Миникомплект TECH-324 OBD (Редуктор на выбор, форсунки HANA, Barracuda)

Прекрасный выбор для 4-х цилиндровых инжекторных автомобилей с бензиновыми двигателями. Контроллер обладает всеми необходимыми опциями для корректной работы на газе, а в сочетании с форсунками марки Hana миникомплект LPGTECH обретает отличные показатели расхода газа и динамики. Также следует отметить отличную стоимость набора в сравнении с конкурентами.

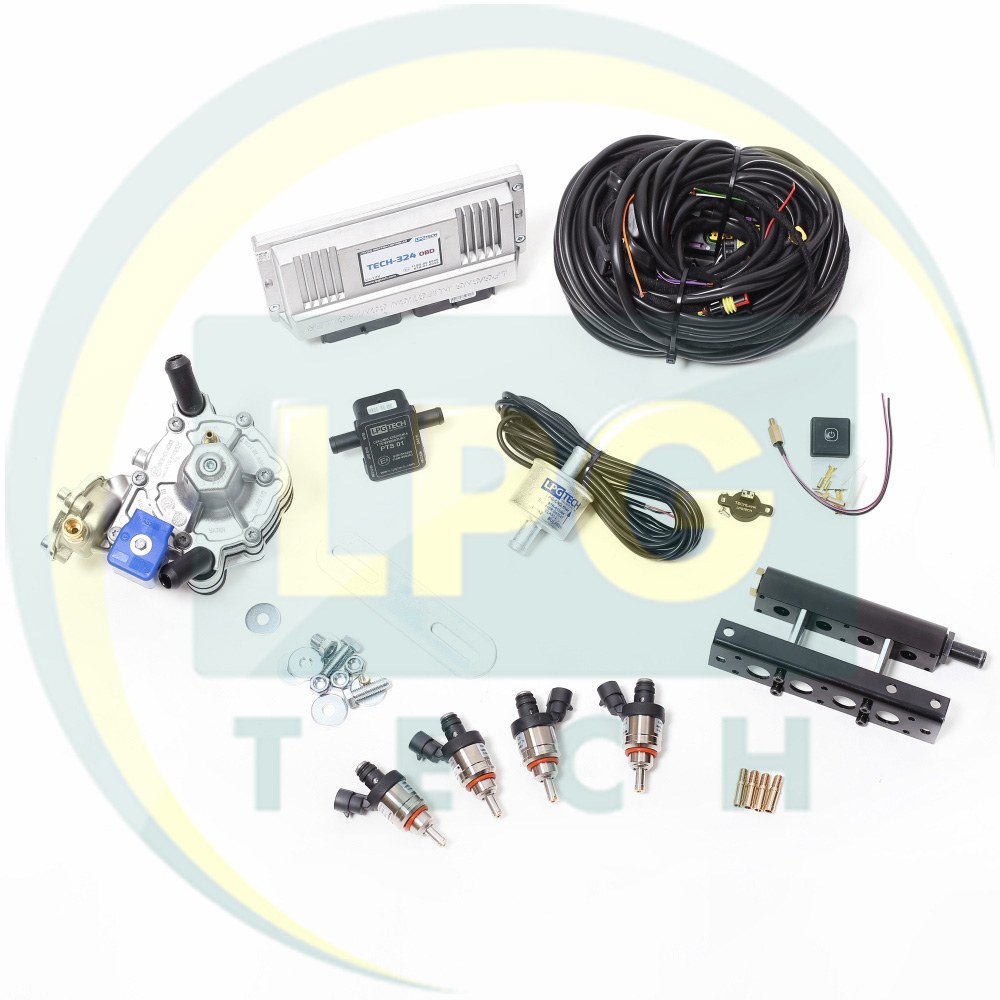

Комплект поставки включает в себя:

1. Блок управления впрыском газа TECH-324 с OBD адаптером;
2. Проводка 4 цилиндра с разъемами на бензиновые и газовые форсунки, а также с диагностическим разъемом;
3. Датчик давления, вакуума и температуры газа PTS 01;
4. Температурный датчик в редуктор 4,7 кОм;
5. Датчик сенсорный для измерения уровня газа TechLevel 2.0;
6. Переключатель вида топлива (6 контактов);
7. Распылитель в коллектор – 4 шт.;
8. Форсунки Hana для монтажа в планку или для одиночного монтажа (цвет на выбор) или форсунки Barracuda в планку/одиночные – 4 шт.;
9. Распределитель для форсунок (пластик) 4 цилиндра или монтажная планка (металл) 4 цилиндра;
10. Газовый автомобильный редуктор (на выбор): Tomasetto Alaska & Tomasetto Nordic & OMVL CPR & Tomasetto Artic & KME Silver & STAG R02;
11. Фильтр газовый для очистки газа в паровой фазе 1 вход – 1 выход;
12. Монтажные комплектующие для электроники, редуктора и форсунок.

Система впрыска LPGTECH 324 OBD

Это современная электроника, способна корректно работать практически со всеми современными бензиновыми двигателями. Обладает массой преимуществ, среди основных следует отметить:

• OBD-адаптер встроен в блок управления. С его помощью можно производить дополнительную подстройку, работа системы становится более стабильной. Также он позволяет считывать многие необходимые данные автомобиля;
• Наличие функции автоматической адаптации;
• Функция автоматического удаления ошибок. В базу контроллера вносится до восьми кодов ошибок, которые в случае возникновения автоматически удаляются и не загорается лампочка ошибки «Check Engine»;
• Опция автоматической диагностики и возможность обнаружения неисправностей и ошибок;
• Совместимость с двигателями Wankle & Valvetronic;
• Производитель предусмотрел возможность установки одновременно двух блоков управления;
• Возможность настройки и просмотра параметров с помощью мобильных устройств на операционных системах MAC и Android;
• Встроенная защита от перегрузок и короткого замыкания.

Конструкционные особенности:

• Проводка обладает разъемами Valtek на газовые форсунки;
• Проводка имеет разъемы BOSCH для подключения на форсунки бензиновые;
• Датчик PTS 01 кроме измерения давления и разрежения проводит измерение температуры газа на рампе форсунок;
• Температурный датчик в редуктор имеет сопротивление 4,7 кОм;
• Разъем блока – 56 контактов.

Производит устройство польская компания LPGTECH SP.Z.O.O. Гарантия на блок управления составляет 3 года, а на датчик давления и переключатель по 1 году.

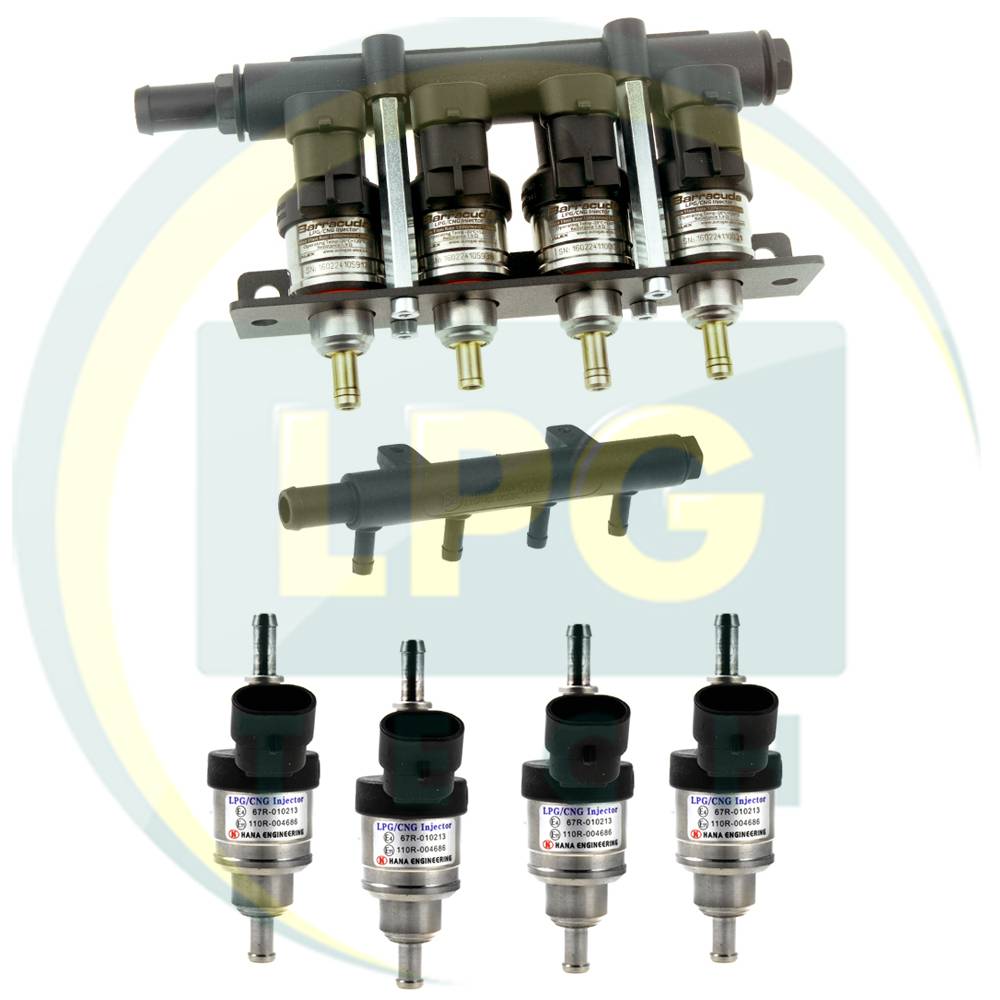

Форсунки

В сочетании с южнокорейскими форсунками HANA, миникомлект ТЕХ-324 обретает действительно отличные показатели расхода газовой смеси и динамики автотранспортного средства при работе на газовом топливе. Комплектация подразумевает четыре форсунки, как и требуется для 4-х цилиндрового двигателя. Вы можете подобрать два типа форсунок в зависимости от возможного типа установки:

• Одиночный монтаж. Форсунки монтируют по отдельности друг от друга, в непосредственной близости от впускного коллектора. Соединяются они с помощью специального распределителя, который входит в комплектацию;
• Установка в единой планке. При такой установке форсунки соединяют в одну конструкцию, по типу рампы. В комплектацию помимо четырех форсунок входит специальный монтажный набор из металла, в который и устанавливают 4 форсунки.

В обеих случаях вход газа осуществляется через газовый шланг с внутренним диаметром 12 мм, а выход газа – через рукав 5 мм. Перед форсунками следует устанавливать обязательно фильтр паровой фазы, желательно с наличием отстойника. В зависимости от мощности двигателя, на который устанавливают, возможен выбор одного из четырех вариантов цвета. А именно:

1. Черный. Это наименее мощные форсунки. Имеют мощность от 20 до 30 лошадиных сил на один цилиндр. Для 4-х цилиндровых авто этот показатель составляет от 80 до 120 л.с. Оснащены латунными калибровочными штуцерами;
2. Красный. Также имеют калибровочные штуцера, однако их внутренний диаметр больше. Поддерживают двигатели с мощностью от 104 до 156 лошадиных сил (от 26 до 39 л.с. на один цилиндр);
3. Зеленый. Это форсунки для предусмотрены мощных 4- цилиндровых автомобилей от 132 до 200 лошадиных сил (от 33 до 50 л.с. на один цилиндр). Обладают внутренней резьбой без латунного штуцера, поэтому при помощи дюз можно уменьшить показатель мощности и пропускной способности;
4. Синий. Наиболее мощные форсунки, в которых нет возможности регулировать пропускную способность, а значит и мощность. Применяют для 4-х цил. авто с двигателями от 160 до 240 лошадиных сил.

На все форсунки действует гарантия 12 месяцев. Производитель – Hana Engineering Co.Ltd.

Форсунки Barracuda производит польская компания ALEX SP.Z.O.O. Являются аналогом корейских форсунок Hana, обладаю также отличными рабочими характеристиками и длительным сроком службы. Точны, способствуют хорошим показателям расхода газа и динамики авто на газовом топливе.

Вы можете выбрать два типа монтажа форсунок в зависимости от предпочтений:

• Одиночный монтаж. При такой установке форсунки монтируют отдельно друг от друга. Их соединение производится с помощью распределителя. К нему подводится газа от редуктора при помощи рукава 12 мм, а дальше с помощью 5-ти мм шланга подается на форсунки. Так монтаж считается довольно эффективным, ведь форсунки устанавливаются довольно близко к впускному коллектору;
• Установка в единой планке. В таком случае форсунки монтируются по типу рампы в едином наборе с одним подводом газа диаметром 12 мм. Четыре выхода под 5-ти мм шланг. Такой тип установки считается довольно простым и при правильном монтаже довольно эффективным.

Срок гарантии – 24 месяца с момента покупки.

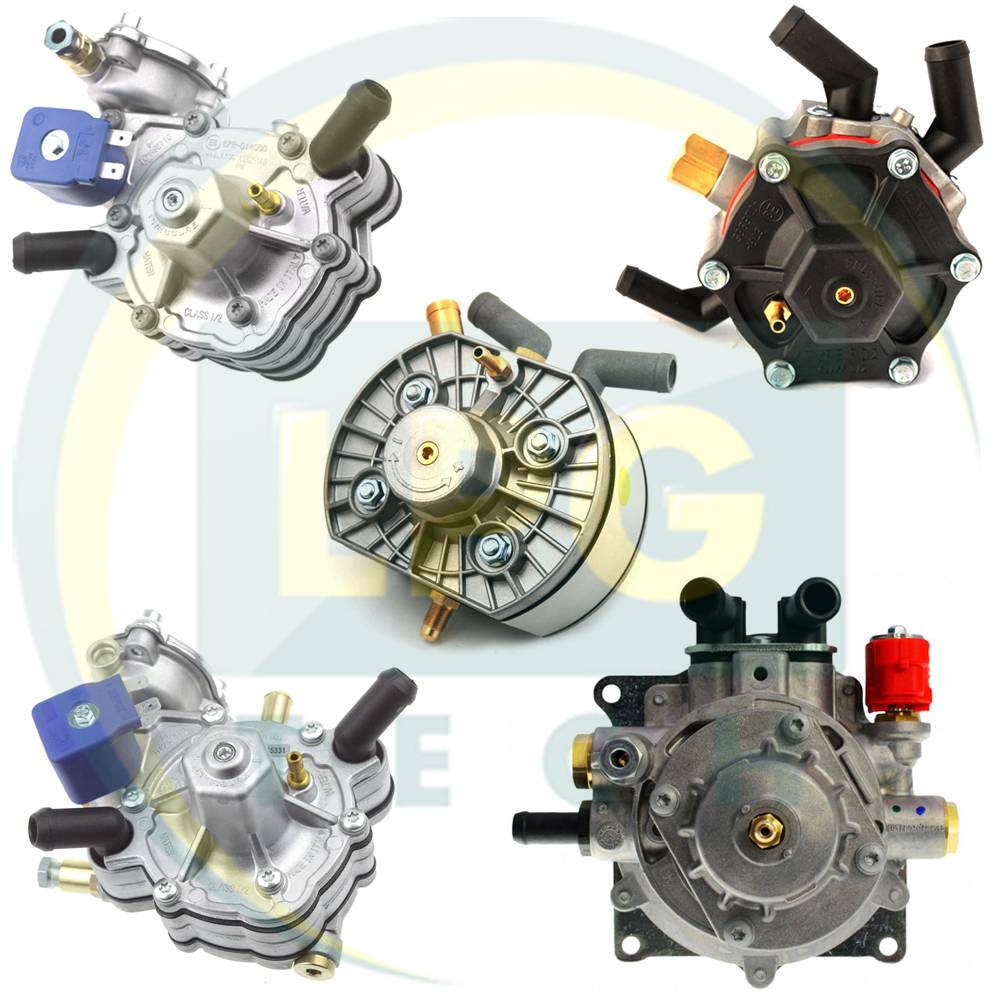

Редуктор

Редуктор Tomasetto Nordic был разработан в 2018 году компанией Tomasetto Achille SPA в Италии. Обладает удобным диапазоном поддерживаемой мощности, а именно до 125 киловатт (до 170 лошадиных сил). Относится к серии редукторов АТ-09 и потому обладает встроенным электромагнитным клапаном и фильтром для грубой очистки газа. Срок гарантии составляет 12 месяцев с момента покупки. Вход газовый – 6 мм М10х1. Выход газа и подключение подогрева редуктора – 12 мм и 16 мм соответственно.

Программное обеспечение, инструкции и схемы подключения доступны бесплатно в разделе «Файлы» или на сайте изготовителя.

Набор LPGTECH 324 OBD характеристики:
