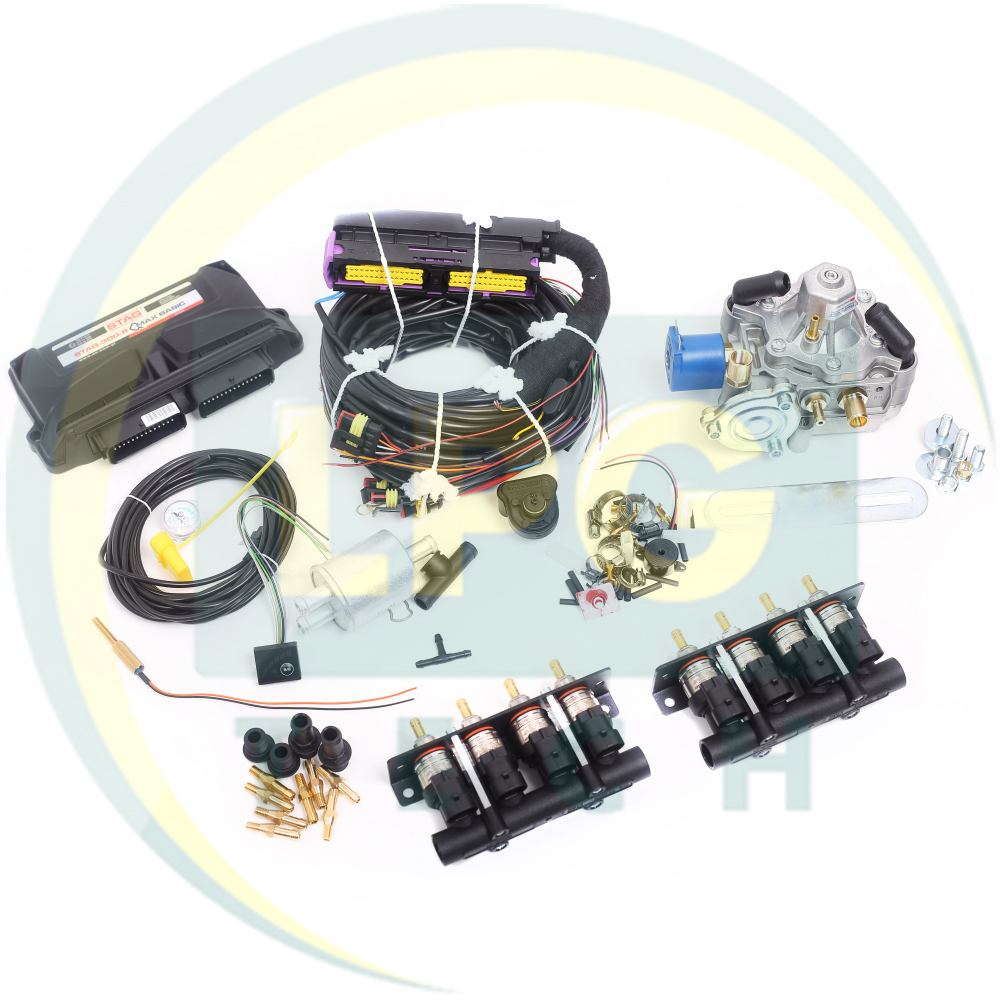

Миникомплект STAG QMAX BASIC 8 цилиндров (Редуктор на выбор, форсунки Hana/Barracuda/STAG)

Данный комплект используют при установке газобаллонного оборудования 4-го поколения пропан-бутан на 8-ми цилиндровый автомобиль. Для инжекторных двигателей с непрямым впрыском бензина. За счёт применения форсунок известных моделей HANA & BARRACUDA & Stag W-03, функциональной электроники и одного из надежных редукторов, занимает довольно популярные позиции на рынке Украины и Европы.

Стоит отметить, что включает в себя практически все подкапотные комплектующие без трубок, шлангов, баллона, заправочного устройства, мультиклапана и т.д.

Миникомплект STAG QMAX состоит из:

1. Форсунки 8 цилиндров на выбор: Hana H2001 (можно выбрать один из 4 вариантов мощности), Stag W-03 или Alex Barracuda. Также можно подобрать газовые форсунки для установки по типу рампы или одиночные;
2. Распределитель для одиночных форсунок 4 цилиндра или монтажный набор 4 цилиндра – 2 шт. (в зависимости от выбора типа форсунок);
3. Калибровочные штуцера для форсунок – 8 шт.;
4. Распылители в коллектор – 8 шт.;
5. Один испаритель на выбор: Magic Power & KME Gold 180-240 kW & Valtek Palladio до 310 л.с. & Romano RRIS/02 & Tomasetto AT 13 XP & Stag R01 & KME Gold;
6. Набор монтажный для редуктора;
7. Фильтр паровой фазы (бочонок) – 1 вход – 2 выхода (при выборе редуктора KME Gold 2 входа – 2 выхода);
8. Контроллер газовый 8-ми канальный STAG-300-8 QMAX BASIC;
9. Жгут проводов 8 цилиндров для подключения системы впрыска;
10. Переключатель вида топлива LED-300 с индикацией;
11. Зуммер сигнальный;
12. Датчик определения уровня газа Stag WPGH1;
13. Датчик определения вакуума, давления и температуры газа Stag PS-04;
14. Комплектующие для монтажа (хомуты, клеммы и т.д.);
15. Сервисная книга и схема подключения электроники.

Основные особенности:

• Невысокий показатель поломок по причине заводского брака и гарантийное обслуживание 5 лет на блок управления, и 1 год на электронные комплектующие (мап-датчик, датчик уровня, переключатель), форсунки и редуктор;
• Возможность обслуживать почти в любой точке Украины за счёт широкого перечня СТО-установщиков;
• Обширный выбор запасных частей, сопутствующих товаров и комплектующих;
• Выбор форсунок и редуктора позволит вам очень точно подобрать оборудование на автотранспортное средство;
• Бесплатное ПО, инструкции, схемы для подключения.

STAG-300-8 QMAX BASIC

Электроника QMAX BASIC – одна из последних разработок известного польского бренда A.C. Spolka Akcyjna. Является продолжением линейки «Q поколения» на базе современного процессора с наличием широкого функционала. Основное отличие между этой системой и QMAX PLUS состоит в том, что BASIC не имеет OBD-соединения с автомобилем.

Особенности:

• Комплектация подразумевает в проводке разъемы тип Valtek для подключения газовых форсунок, разъемы без наличия фишек для подключения к форсункам бензиновым;
• Переключатель без встроенного зуммера LED-300. Сигнальный зуммер отдельно входит в комплектацию;
• Датчик определения уровня работающие на эффекте Холла WPGH1;
• Комбинированный мап-датчик с поддержкой измерения давления, температуры газа на форсунках и вакуума PS-04;
• Отметим также, что блок Qmax Basic можно установить на проводку систем более раннего образца ISA2;
• 32-х битный процессов, характерный для систем Q;
• Обладает новейшей автоадаптацией ISA3;
• Возможна настройка с помощью мобильных приложений Stag Mobile или Gas Computer.

Редуктор газовый на выбор Tomasetto Anatartic, Zavoli Zeta S, Valtek Palladio, Gurtner Luxe S, KME Gold, Stag R01, Tomasetto Nordic XP

На все редуктора действует гарантия 12 месяцев.

Форсунки

Миникомплект QMAX включает популярные, исполнительные и эффективные форсунки марки Hana, Stag W-03 или Alex Barracuda. Комплектация подразумевают 8 форсунок, как и положено для восьмицилиндрового автомобиля.

Hana 2001 имеет четыре вариации по мощности:

• Black (черный). Это форсунки с наименьшей пропускной способностью среди представленных. Показатель мощности – от 20 до 30 лошадиных сил на один цилиндр (от 160 до 240 л.с. на 8 цилиндров). Оснащается внутренней калибровочной дюзой диаметр 2,1 мм, выкрутив которую выровняется по мощности с Hana Green (зеленый цвет);
• Red (красный). Также обладают калибровочной дюзой, однако её диаметр уже больше – 2,4 мм. Таким образом, достигается мощность от 208 до 312 лошадиных сил для 8-ми цилиндрового авто (26-39 л.с. на один цилиндр). Для увеличения мощности до уровня Hana Green также следует выкрутить калибровочный штуцер;
• Green (Зеленый). Не имеют латунной дюзы, однако имеется резьба под неё. В данной форсунке можно уменьшить проходное сечение до показателя красных или чёрных путём вкручивания штуцеров. Изначально показатель пропускной способности составляет от 33 до 50 л.с. на один цилиндр (от 264 до 400 лошадиных сил);
• Blue (Синий). Самые мощные из предложенных. Показатель мощности составляет от 40 до 60 лошадиных сил (320-480 л.с. для авто 8 цилиндров). Не имеют резьбы и калибровочных дюз, поэтому показатель пропускной способности не регулируется.

Форсунки Barracuda же обладают стандартной дюзой диаметром 1,5 мм. Для увеличения пропускной способности следует просто рассверлить калибровочный штуцер. Максимально допустимый диаметр – 3,0 мм.

Также вы можете выбрать один из двух типов монтажа:

• Одиночный. Форсунки устанавливают близко к коллектору, отдельно друг от друга. Он довольно эффективен, так как достигается оптимальный показатель реагирования форсунки на различные режимы работы двигателя. В комплектацию будет входить восемь форсунок и два 4-х цилиндровых распределителя;
• Монтаж в наборе по типу рампы. Сюда будет входить 8 форсунок и два четырёхцилиндровых монтажных набора. Такой способ установки проще одиночного, и в случае установки близко к коллектору не менее эффективен.

Форсунки STAG W-03 также относятся к премиум сегменту газовых автомобильных форсунок. С момента появления сразу завоевали доверие отечественного потребителя за счёт сочетания прекрасного качества работы в соотношении с демократичной ценой.

• Сопротивление катушек – 1,9 Ом;
• Вход газа в распределитель – 12 мм;
• Вход газа в форсунки – 6 мм;
• Скорость открытия – 2,0 м.с.;
• Скорость закрытия – 1,0 м.с.;
• Максимальная мощность – 45 л.с. или 33 кВт на один цилиндр;

В комплектацию будет входить 4 форсунки одиночного типа монтажа с распределителем и необходимым креплением. Производитель - A.C. Spolka Akcyjna (Польша). Срок гарантийного обслуживания составляет 12 месяцев.

Миникомплект ГБО STAG QMAX BASIC параметры:
