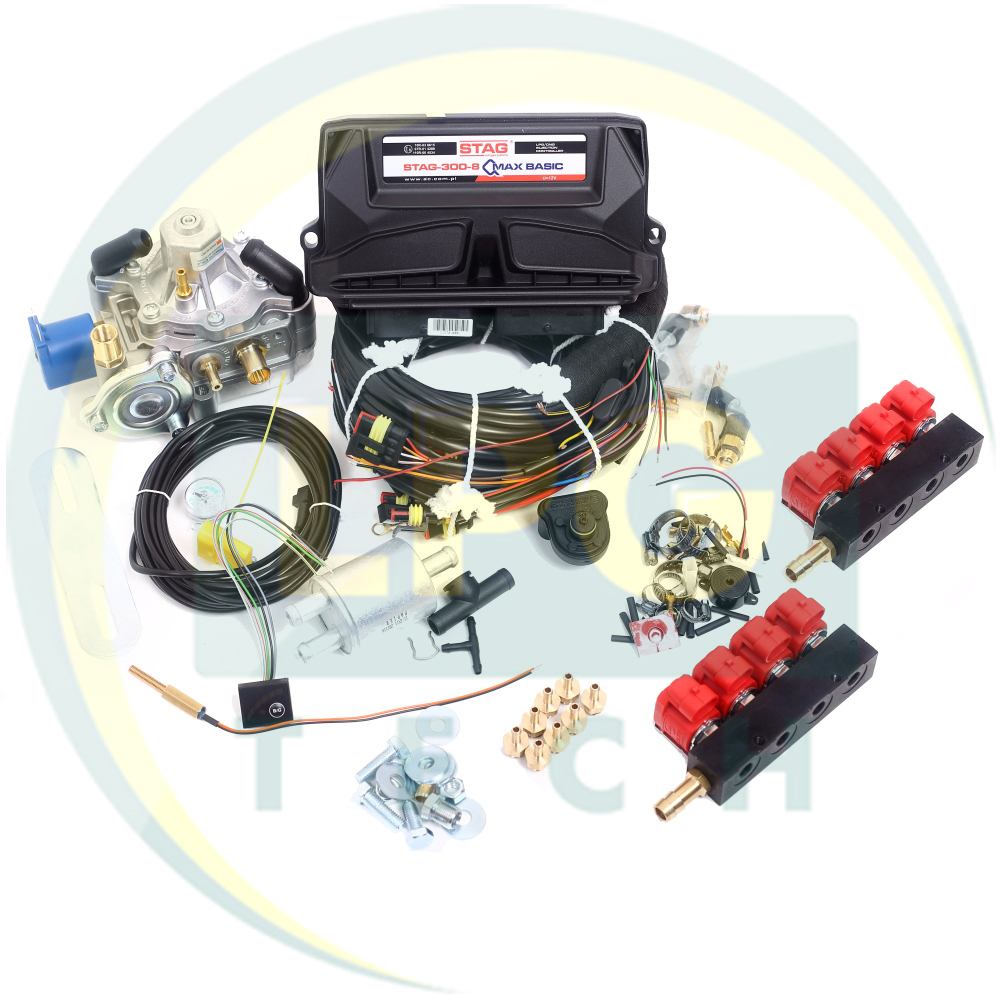

Миникомплект STAG-300 QMAX BASIC 8 цилиндров (Редуктор на выбор, форсунки Valtek/OMVL)

Подкапотный комплект QMAX BASIC не включает в себя баллон, мультиклапан, заправочное устройство, шлангов, трубок и т.д.

Сюда входит:

1. Один из семи испарителей на выбор: Tomasetto AT 13 XP, Valtek Palladio, KME Gold, Magic-3 Power, Romano RRIS/02, Tomasetto Nordic XP, Stag R01;
2. Комплектующие для монтажа редуктора и подключения к нему трубки (гайки, бочонки);
3. Рампа форсунок 4 цилиндра – 2 шт. Вы можете выбрать один из трёх вариаций: Valtek Type 30 3 Ом, Valtek Type 30 2 Ом, Valtek Type 37 3 Ом (OMVL REG);
4. Распылители в коллектор – 8 шт.;
5. Дюзы калибровочные для форсунок – 8 шт.;
6. Монтажный набор для форсунок;
7. Датчик температурный 2,2 кОм;
8. Фильтр паровой фазы (бочонок) – 1 вход – 2 выхода (при выборе редуктора KME Gold 2 входа – 2 выхода);
9. Электроника STAG-300-8 QMAX BASIC. Включает в себя: Контроллер впрыска газа, проводка 8 каналов, датчик определения уровня WPGH1, PS-04 датчик давления, вакуума, температуры газа, кнопка переключения вида топлива LED-300, зуммер сигнальный, книга сервисная, схема подключения, комплектующие для монтажа.

Данный миникомплект сочетает в себе невысокую стоимость и довольно широкий функционал. С появления на рынке газобаллонного оборудования сразу же стал популярным решением для 8-ми цилиндровых двигателей с непрямым впрыском бензина (инжектор). Используется только для систем четвёртого поколения, но на пропан-бутане (LPG).

Отметим и следующие преимущества:

• В зависимости от предпочтений и требований автомобиля можно выбрать один из пяти проверенных испарителей, а также один из трёх вариантов форсунок бюджетного типа. Благодаря возможности выбора комплектующих подбор ГБО становится очень точным;
• Простой, интуитивно понятный интерфейс программы настройки;
• Бесплатное программное обеспечение и наличие инструкций, схем подключения и прочих обучающих материалов;
• Широкий выбор сопутствующих товаров, комплектующих и запасных частей;
• Простота монтажа и обслуживания позволит в дальнейшем без проблем осуществлять сервисную поддержку в любом уголке страны;
• Поддержка проводных (COM, USB) и беспроводных диагностических интерфейсов (BLUETOOTH);
• Официальное гарантийное обслуживание 60 месяцев на блок управления, и 12 месяцев на датчик давления, датчик уровня, переключатель, форсунки и редуктор.

Форсунки на выбор

Комплектация подразумевает форсунки «бюджетного типа». Однако стоит отметить, что данные форсунки уже давно известны и популярны среди отечественного пользователя и полностью отрабатывают заявленные производителем рабочие характеристики. Рассмотрим подробнее:

В комплектацию будет входить 2 рампы по 4 цилиндра. Также комплект поставки подразумевает 8 калибровочных дюз.

Редуктор газовый на выбор

1. KME GOLD. Предусмотрен для двигателей от 180 до 240 kW (от 246 до 329 лошадиных сил). В комплектацию входит газовый клапан Valtek с электромагнитной катушкой и фильтрующим элементом грубой очистки. Подвод газа осуществляется с помощью трубопровода диаметром 8 мм, внутренняя резьба М12х1. Вывод газа производится с помощью двух штуцеров наружного диаметра 12 мм. Подключение к охлаждающей жидкости производится 16-ти мм шлангом. Выпускает устройство польская фирма KME SP.Z.o.o. Срок гарантийного обслуживания – 12 месяцев;
2. Tomasetto AT13XP с катушкой и фильтром. Диапазон мощностей – до 375 лошадиных сил. Вход газа под магистраль 8 мм (М12х1). Выход газа – 12 мм. Подключение подогрева редуктора 16 мм. Производитель устройства – Tomasetto Achille (Италия). Гарантия также 12 месяцев;
3. Magic-3 Power с мощностью до 411 лошадиных сил. Оснащен электромагнитным клапаном и фильтром Valtek. Вход газа предусмотрен под 8-ми мм трубку с резьбой М12х1. Тосольные штуцера 16 мм, а выход газа 12 мм. Производитель – HL Propan (Чехия). Гарантия 12 месяцев;
4. Romano RRIS/02 с электромагнитным газовым клапаном Romano с фильтром. Вход газа под трубку 8 мм М12х1. Выход газа 12 мм. Штуцера на тосол – 16 мм. Произведен в Италии, гарантия 12 месяцев с момента покупки.
5. Tomasetto Nordic XP разработан в Италии компанией Tomasetto Achille SPA. Гарантия на него составляет 12 месяцев. Он поддерживает двигатели, имеющие мощность до 245 лошадиных сил (до 180 kW). Оснащается интегрированным фильтрующим элементом для грубой очистки пропан-бутана и электрокатушкой для отсечения подачи газа. Газовый вход предусмотрен под трубку диаметром 8 мм с резьбой М12х1. Выход газа – 12 мм. Подключение подогрева – 16 мм.
6. STAG R01 – надежный, высококачественный испаритель от польского бренда AC Spolka Akcyjna. Срок гарантийного обслуживания – 1 год. В комплектацию к нему входит электромагнитный клапан Valtek с фильтром жидкой фазы. Мощность – до 250 лошадиных сил (до 182 kW). Вход газа также под трубку 8 мм с внутренней резьбой М12х1. Выход газа и подключение тосола – 16 мм;
7. Valtek Palladio. Также относится к испарителям высокого показателя мощности (до 310 лошадиных сил, до 226 кВт). Производится итальянской компанией Valtek S.p.a. Гарантия составляет 12 месяцев. Вход газа под трубку 8 мм с внутренней резьбой М14х1. Вывод газа и подвод охлаждающей жидкости аналогичен с предыдущими испарителями. Вакуумный подвод – 5 мм. В комплекте с редуктором вкладывают электроклапан марки Valtek с фильтром.

Система газового впрыска STAG QMAX BASIC

Одна из модификаций так называемого поколения «Q» от известного польского бренда AC Spolka Akcyjna. Данная модель относится к системам бюджетного типа, в отличии от системы QMAX PLUS не имеет функции OBD соединения с автомобилем.

Особенности:

• Гарантия на контроллер - 60 месяцев;
• Гарантия на датчик уровня, датчик давления и переключатель – 12 месяцев;
• Датчик уровня Stag WPGH1 работает на эффекте Холла;
• Датчик давления PS-04 с поддержкой измерения температуры газа, разрежения (вакуума) и давления;
• Кнопка переключения модели LED-300 с индикацией. Сигнальный зуммер является отдельным устройством;
• Разъемы на газовые форсунки – тип Valtek (8 шт.);
• Разъемы на бензиновые форсунки – без фишек (8 шт.);
• В контроллер добавлена опция сброса ошибок;
• Производитель предусмотрел возможность замены блоков более раннего образца ISA2 на этот блок.

 - процессор 32 бита, применяемого в системах Q-поколения (QBOX BASIC, QBOX PLUS, QMAX PLUS);

 - совместимость под работу с мобильными приложениями Gas Computer & Stag Mobile (на базе операционных систем Android);

 - автоматическая адаптация нового образца ISA3.

Миникомплект ГБО-4 STAG основные параметры:
