Миникомплект ГБО 4 поколения Stag-4 QBox Plus (Редуктор на выбор, форсунки Valtek/OMVL/Tomasetto)

Подкапотный комплект Stag QBox Plus с форсунками Valtek – недорогой, но эффективный вариант для переоборудования 4-х цилиндрового двигателя на пропан-бутан (LPG). Применяют для автомобилей инжекторного типа.

Данный миникомплект ГБО-4 состоит из подкапотного оборудования и не включает в себя:

• Баллон;
• Крепление баллона;
• Мультиклапан;
• Заправочное устройство;
• Трубка магистральная;
• Трубка заправочная;
• Рукав 16 мм тосольный;
• Рукав 12 мм газовый;
• Рукав 5 мм газовый;
• Рукав 5 мм вакуумный;
• Хомуты;
• Тройники тосольные и т.д.

Следует отметить следующие особенности данного набора:

• Прекрасные показатели динамики автомобиля на газовом топливе;
• Хорошие показатели расхода газа;
• Простая установка и настройка системы;
• Возможность выбора комплектующих (редуктора и форсунок) позволяет комплекту быть более универсальным, он может подойти практически на любой 4-х цилиндровый автомобиль;
• Постоянное наличие запасных частей и комплектующих;
• Обслуживание по всей Украине;
• Официальная гарантия на блок - 5 лет (на датчики и переключатель - 1 год), гарантия на редуктор и форсунки составляет 1 год с момента покупки;
• Отличная цена в сравнении с конкурентами;
• Огромный набор инструментов в программе для точной настройки ГБО (среди них автоадаптация 3-го поколения, OBD ll, встроенный эмулятор уровня бензина и т.д.).

Миникомплект QBOX включает в себя такие узлы:

1. Газовый автомобильный редуктор на выбор: Tomasetto Alaska AT-09 & OMVL CPR & Tomasetto Artic AT-09 & KME Silver & STAG R02 & Tomasetto Nordic AT-09;
2. Газовые форсунки на выбор: OMVL REG FAST & Valtek (3 Ом) Type 30 & Valtek (2 Ом) Type 30, Tomasetto IT01 PLUS;
3. Фильтр газовый для тонкой очистки газа 1 вход – 1 выход (D11 мм);
4. Электронный блок управления Stag QBox Plus 4 цилиндра;
5. Датчик давления и вакуума PS-04;
6. Датчик уровня газа WPG-4 (50 кОм, двухконтакный);
7. Проводка 4-х цилиндровая с разъемами Valtek под газовые форсунки, и универсальными разъемами под бензиновые форсунки;
8. Датчик температуры в редуктор;
9. Переключатель LED-401 со встроенным зумммером;
10. Штуцера выхода газ из форсунок – 4 шт.;
11. Штуцера в коллектор – 4 шт.;
12. Набор монтажный;
13. Сервисная книга.

Газовый редуктор в комплекте на выбор

Благодаря возможности выбору редуктора, этот комплект можно устанавливать на широкий модельный ряд автомобилей. Это популярные редуктора для систем ГБО 4-го поколения, которые отличаются в первую очередь по мощности. Среди них:

• KME Silver – самый мощный из представленных моделей. Способен работать с автомобилями, имеющими мощность 150-160 kW (или же 205-219 лошадиных сил). В комплект к нему входит электроклапан газа с фильтрующим элементом OMB. Желательно менять данный фильтр через каждые 8 000 – 10 000 километров. Вход газа в редуктор – под трубку 6 мм (возможно подключение медной трубки в оплётке или термопластиковой со штуцерами) с резьбой М10х1. Выход газа из испарителя осуществляется через шланг с внутренним диаметром 12 мм. Для подогрева редуктора предусмотрены два пластиковых штуцера под рукав 16 мм. В комплект входит крепление для редуктора, переходник соединительный с редуктора на ЭКГ, а также гайки и бочонки для подключения трубки. Регулировка выходящего давления расположена на корпусе. Гарантия на устройство составляет ровно 1 год с момента покупки. Производитель – KME (Польша);
• OMVL CPR. Этот испаритель служит для автомобилей с мощностью до 140 kW (примерно до 190 лошадиных сил). Параметры входа, выхода газа и подключения тосола – 6 мм (М10х1), 12 мм и 16 мм соответственно. Производитель – OMVL S.p.A. (Италия). Гарантия на испаритель – 12 месяцев. Оснащен интегрированным фильтром грубой очистки на входе газа. В комплект входит также и крепёж для редуктора, гайка и ниппель для присоединения магистральной трубки. Регулировка давления и отверстие под датчик температуры газа расположены на корпусе редуктора;
• Tomasetto Artic AT-09 – редуктор от всемирно известного бренда Tomasetto Achille (Италия). Произведен в Италии, гарантия на него составляет 1 год. Применяют для автомобилей с мощностью от 120 до 160 лошадиных сил. Также имеет встроенный фильтр жидкой фазы на входе газа в редуктор. Меняйте его через каждые 8 – 10 тысяч километров. Данный редуктор имеет вход под 8-ми мм магистральную трубку с резьбой М12х1. Для подключения к нему 6 мм трубки необходим переходник, или гайка D6 M12x1. Для подогрева испарителя на корпусе расположены 2 штуцера из пластика под шланг с внутренним диаметром 16 мм. Выход газа – под шланг 12 мм. Оснащен катушкой 12 V для включения или отключения подачи газа. Регулировать исходящее давление из редуктора можно прямо на корпусе устройства. Есть разъем под температурный датчик;
• Tomasetto Nordic поддерживает мощность автомобилей до 170 лошадиных сил или до 125 киловатт. Относится к серии АТ-09, используется для пропан-бутановых систем 4-го поколения. Обладает встроенным фильтрующим элементом и электромагнитной катушкой. Вход и выход газа – 6 мм М10х1 и 12 мм соответственно. Подключение подогрева – 16 мм. Срок гарантии составляет 1 год.
• STAG R02 - мощность до 100 кВт. Оснащен фильтром и датчиком температуры редуктора;
• Tomasetto Alaska AT-09 – очень популярный и надежный редуктор для газового оборудования четвертого поколения. Имеет прекрасные показатели срока службы и стабильного выходящего давления. Является самым популярным редуктором и эталоном в своём классе. Диапазон мощности – до 123 лошадиных сил (90 kW). Имеет точно такой же фильтр грубой очистки, как и Томасетто Артик. Его также следует менять не больше чем через 10 000 километров. Производитель – Tomasetto Achille (Италия). Гарантия – 12 месяцев. Параметры входа, выхода газа и подключения тосола – 6 мм (М10х1), 12 мм и 16 мм соответственно. Регулировка давления и отверстие под датчик температуры на корпусе.

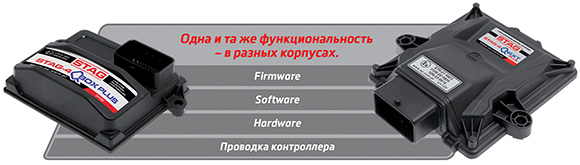

Инжекторная система STAG-4 QBOX PLUS

В комплект оборудования входит электроника Стаг Кью Бокс Плюс, которая на данный момент является одной из лучших в своей ценовой категории среди конкурентов. Это современная система впрыска газа с множеством инструментов, которые значительно облегчают настройку ГБО, а также позволяют автомобилю с установленным газовым оборудованием обретать новых, улучшенных характеристики. А именно:

Новейший 32-х битный процессор, разработанный специально для автомобильной промышленности. Отличается безупречными характеристиками.

OBD адаптация обладает всеми необходимыми алгоритмами для корректной работы двигателя в любом режиме нагрузки. Состав смеси подбирается на основании двух факторов:

• Информация о времени бензинового впрыска;
• Модификация, разработанная в соответствии с текущими коррекциями штатного бензинового блока управления.

Блок управления оснащен встроенным эмулятором уровня топлива. Цель данной функции заключается в том, чтобы снять с бензинового блока ошибку малого уровня бензина (или его отсутствия).

Система автоматической адаптации 3-го поколения (ISA3). Данная функция реализуется на основе фактического времени впрыска бензинового впрыска, используя при этом параметры OBD ll.

Что реализовано в данной опции:

• Распознает разомкнутую и сомкнутую цепи;
• Просматривает информацию с лямбда зонда;
• Карта осуществляет коррекцию, которая не зависит от коррекции оборотов двигателя относительно времени впрыска бензина;
• Точно собирает эталонную карту времени бензинового впрыска с учётом температуры.

Датчик температурный в редуктор

Комплект включает в себя двухконтактный датчик температуры с соспротивлением 2,2 кОм. Данный датчик способен корректно работать со всеми редукторами, которые входят в комплект и предназначен для работы с системами впрыска STAG QBOX PLUS.

Фильтр

Набор содержит одноразовый фильтр тонкой очистки газовой смеси (его еще называют паровой фазы). Представлено два варианта исполнения:

• С бумажным фильтрующим элементом;
• С буллпреновым фильтрующим элементом.

Имеет один вход и один выход под 12 мм газовый рукав. Стрелкой обозначено направление входа и выхода газа из фильтра. Менять данный фильтр желательно каждые 8 000 – 10 000 километров.

Форсунки газовые Valtek Type 30 & OMVL REG

Миникомплект ГБО STAG QBOX PLUS имеет такие характеристики:
