 » Комплект ГБО Stag QNext Plus (Редуктор на выбор, форсунки Hana, Barracuda, Stag)

Комплект ГБО Stag QNext Plus (Редуктор на выбор, форсунки Hana, Barracuda, Stag)

Нет в наличии
9085.59 грн
Смотреть характеристики этого товара
Смотреть характеристики этого товара
Смотреть характеристики этого товара
Смотреть характеристики этого товара
Смотреть характеристики этого товара

Укажите кол-во:

Код товара:03-3418
Голосов:0

Комплект ГБО 4-го поколения Stag- 4 Q-Next plus – это полный комплект оборудования, необходимого для установки на автомобиль.  Комплект обладает большим количеством полезных и необходимых функций, а также среди конкурентов демократичной ценой. Все составляющие подобраны таким образом, что работоспособность сохраняется длительный срок эксплуатации.

Комплект стал популярным, за счёт того, что он подходит на большой спектр современных автомобилей с традиционным впрыском топлива. Простой и интуитивно понятен способ настройки, а также наличие комплектующих и запасных частей практически в любой точке страны делает его еще более привлекательным к выбору как оборудования для своего автомобиля. Для настройки системы необходим интерфейс для связи газового блока управления с компьютером, на котором установлено соответствующее ПО. Программное обеспечение для настройки можно скачать в рубрике «Файлы», так же в этой рубрике есть инструкции и схемы подключения.

Комплект состоит из такого оборудования:

  1. Инжекторная система Stag Q-Next plus (Блок управления, датчик PS-04, датчик уровня газа, переключатель, проводка, набор для монтажа электроники);
  2. Газовый редуктор на выбор: OMVL CPR, Stag R-02, KME Silver, Tomasetto Artic, Tomasetto Alaska, Tomasetto Nordic;
  3. Форсунки на выбор: Stag W-03, Hana, Barracuda (одиночные или в планке);
  4. Штуцер распылитель в коллектор – 4 шт.;
  5. Монтажный набор или распределитель на 4 цилиндра;
  6. Фильтр тонкой очистки Filgaz (пластик), вход и выход под рукав 12 мм;
  7. Трубка расходная 6 мм – 6 метров (на выбор термопластиковая или медная);
  8. Трубка заправочная 8 мм – 2 метра (на выбор термопластиковая или медная);
  9. Рукав для подключения вакуума – 1 метр;
  10. Рукав для подключения обогрева 16 мм - 1 метр;
  11. Рукав газовый 12 мм – 1 метр;
  12. Рукав газовый 5 мм – 1 метр;
  13. Мультиклапан класса А Tomasetto 200-30/300-30 (в зависимости от выбора баллона);
  14. Вентиляционная коробка Tomasetto (при выборе цилиндрического баллона);
  15. Ленты крепления баллона (при выборе цилиндрического баллона);
  16. Пластиковые переходники или тройники под рукава обогрева редуктора (на выбор) – 2 шт.;
  17. Штуцера для термопластиковой трубки (при выборе термопластиковой трубки);
  18. Хомут пружинный 8 мм – 8 шт.;
  19. Хомут 12-20 мм – 6 шт.;
  20. Хомут 16-25 мм – 8 шт.;
  21. Баллон с возможностью выбора: тороидальный (200х600мм) или цилиндрический (300х795-802мм);
  22. Датчик температуры редуктора.

Газовые форсунки: Alex Barracuda, Stag W-03 или Hana

Доступны на выбор скоростные форсунки 3-х мировых брендов. Все представленные форсунки обладают высоким качеством и достойными рабочими характеристиками. У форсунок Barracuda и Hana возможны 2 вида исполнения: одиночного монтажа и в монтажном наборе. Оба варианта надёжные в применении и обладают достойным ресурсом.

Форсунки Stag W-03 с момента их появления практически моментально завоевали доверие установщиков, поскольку у них хорошие рабочие характеристики, качество исполнения и доступная цена. Вдобавок этому форсунки пригодны к ремонту и в продаже есть ремонтные наборы. Производство налажено на заводе AC S.A. STAG в Польше. С момента покупки на форсунку предоставляется гарантия 12 месяцев.  В комплектацию входит 4 форсунки одиночного способа монтажа и прочие необходимые комплектующие.

  • Предельная мощность одной форсунки составляет 45 л.с. (33 кВт);
  • Вход газа в распределитель - 12 мм;
  • Выход и вход газа форсунки - 6 мм;
  • Сопротивление катушки - 1.9 Ом;
  • Скорость открытия – 2.0 м.с.;
  • Скорость закрытия – 1.0 м.с.

Форсунки Barracuda являются продуктом компании Alex Sp.z.o.o., которая также находится в Польше. Форсунки являются скоростными, они имеют хороший ресурс работы и способствуют сохранению динамики автомобиля как при работе на бензине, так и на газе. С момента приобретения на форсунку действует гарантия 1 год.

  • Вход/выход газа форсунки – 5 мм;
  • Сопротивление катушки – 1.9 Ом;
  • Скорость открытия форсунки – 1.9 м.с.;
  • Скорость закрытия форсунки - 1.2 м.с.;
  • Максимальная способность пропуска газа - до 115 Нл/мин.

Газовые форсунки Hana – известные форсунки производства Южной Кореи. Разделяют их по мощности на 4 вида в зависимости от цвета надписи на самой форсунке. Особенностями форсунок Хана являются: отличные показатели впрыска топлива, стабильная работа сохраняется даже при длительном периоде эксплуатации. На форсунку действует гарантия 12 месяцев с момента приобретения.

Таблица обслуживаемой мощности.

Цвет

На 4 цилиндра

На 6 цилиндров

На 8 цилиндров

Чёрный

80-120 л.с.

120-180 л.с.

160-240 л.с.

Красный

104-156 л.с.

156-234 л.с.

208-312 л.с.

Зелёный

132-200 л.с.

198-300 л.с.

264-400 л.с.

Синий

160-240 л.с.

240-360 л.с.

320-480 л.с.

*л.с. – лошадиные силы.

Заправочная и магистральная трубка

В комплект входит 2 метра заправочной трубки 8 мм и 6 метров магистральной трубки 6 мм. К выбору доступны: термопластиковая трубка со штуцерами или медная.  При выборе термопластиковой трубки в комплекте с цилиндрическим баллоном будут штуцеры «прямые», а при выборе тороидального баллона, штуцеры будут «прямые» и «угловые».

Резиновые шланги

  1. Газовый 12 мм – от газового редуктора до газовых форсунок или распределителя;
  2. Газовый 5 мм – от форсунок до штуцеров в коллектор;
  3. Тосольный 16 мм – для подключения подогрева редуктора;
  4. Вакуумный 5 мм – от редуктора до датчика разряжения и впускного коллектора.

Длина рукавов – 1 метр. Как правило, этого количества достаточно для среднестатистического автомобиля.

Газовый баллон

Доступен выбор из 2 видов газового баллона в комплекте:

  1. Тороидальный баллон для внутренней установки на 42 литра. Этот баллон выполнен под форму запасного колеса с расположением горловины во внутренней части. При выборе такого баллона в комплектацию будет добавлен мультиклапан Tomasetto 200-30 класса А с заправочным устройством на кронштейне. Баллон имеет сертификацию в Украине, а срок службы до 10 лет. Объем баллона заполнять на 100 % запрещено правилами безопасности, из-за этого каждый мультиклапан настроен таким образом, чтобы при заполнении баллона на 80% срабатывала отсечка, а 20% объема оставалась для обеспечения компенсации при изменении температурных режимов в связи с физическими особенностями газа;
  2. Баллон цилиндрической формы на 50 литров. Высота баллона составляет 300 мм, а длина - 795-802 мм. При выборе такого баллона в комплекте будет мультиклапан Tomasetto 300-30 класса А с ВЗУ на кронштейне, вентиляционная коробка Tomasetto и ленты крепления баллонов (крепление и 2 ленты).

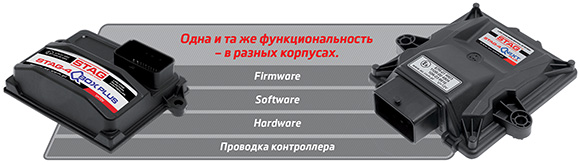

Инжекторная система Stag -4 Q-Next Plus

В комплект входит электроника от польского производителя AC S.A. – Stag-4 Q-Next Plus. Гарантийный срок на блок управления 60 месяцев (на прочие электронные компоненты гарантия 12 месяцев).

Особенности блока управления:

  • Современный дизайн и удобная конструкция блока управления;
  • 32-х битный процессор;
  • Встроенный адаптер для подключения к EOBD/OBD II с возможностью просмотра параметров автомобиля и устранения ошибок, который могут возникнуть при эксплуатации;
  • Механизм автоадаптации ISA 3;
  • Диапазон рабочих температур от -40 до +125 ˚С;
  • Подключение K-line, CAN;
  • Встроенный эмулятор уровня топлива FLE;
  • Встроенный эмулятор давления топлива FPE;
  • Работа с коммутаторами LED-401, LED-500;
  • Разъем подключения находится снизу корпуса.

Преимущества инжеторной системы:

  • Режимы работы с двигателями стандарт, турбо, Valvetronic;
  • Точный сбор эталонной карты впрыска бензина;
  • Распознавание открытого и замкнутого цикла;
  • Широкий набор вспомогательных настроек и регулировок.

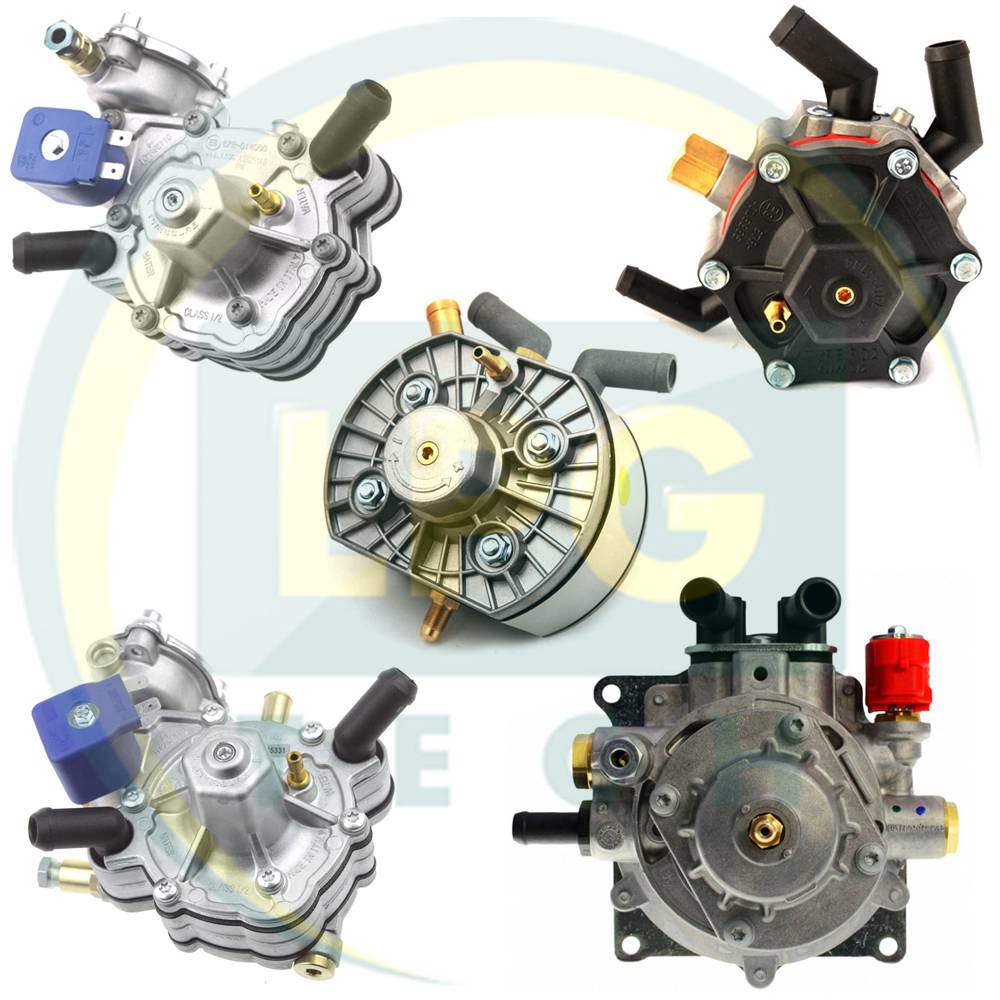

Редукторы (испарители газа)

К выбору доступны следующие редукторы для систем 4-го поколения:

  1. Stag R-02 - это бюджетный редуктор, произведён в Польше на мощностях завода AC S.A. Является удобным в расположении под капотом за счёт своих небольших габаритов и тем, что клапан газа является отдельным узлом. Работа с двигателями, мощность которых достигает не более 100 kWt (136 л.с.), отличные рабочие показатели. Подключение обогрева редуктора выполнено штуцерами под рукав 16 мм;
  2. OMVL CPR – бюджетный итальянский редуктор. Мощность, с которой может отлично работать редуктор, составляет 190 л.с. В редуктор встроен клапан газа и фильтр грубой очистки газа. Вход газа под трубку 6 мм с резьбой под гайку М10х1, а штуцеры камеры обогрева под рукав 16 мм;
  3. Tomasetto AT-09 Alaska – самый распространённый и популярный редуктор на территории нашей страны. Имеет встроенный электромагнитный клапан и фильтр жидкой фазы. Вход газа выполнен под трубку 6 мм и под гайку с резьбой М10х1. Пластиковые штуцеры камеры обогрева редуктора выполнены под рукав 16 мм. Редуктор обслуживает мощность двигателя до 123 лошадиных сил;
  4. Tomasetto AT-09 Artic – испаритель способный работать с двигателями, мощность которых достигает 160 л.с. Фильтр жидкой фазы, также как и на редукторе Alaska, расположен в корпусе самого испарителя вместе с электромагнитным клапаном газа. Вход газа в редуктор выполнен под трубку 8 мм и гайку с резьбой М12х1. Обогрев обустроен точно также, как и у Alaska, в виде штуцеров под рукав 16 мм;
  5. Tomasetto Nordic - начал выпускаться компанией Tomasetto Achille S.P.A. в 2018 году. Поддерживает диапазон мощности двигателя до 170 лошадиных сил или же до 125 киловатт. Как и остальные редуктора серии АТ-09 он имеет интегрированный фильтр и электромагнитный газовый клапан. Подключение подогрева предусмотрено под рукав 16 мм, а выход газа - под рукав 12 мм. Вакуумный штуцер - 5 мм. Вход газа в испаритель предусмотрен под трубку 6 мм с резьбой М10х1. Стоит отметить, что подойдет медная трубка и термопластиковая со штуцерами;
  6. KME Silver – популярный среди потребителей редуктор, изготовлен в Польше на предприятии KME sp Z.o.o. Данный редуктор является раздельным устройством с клапаном газа и фильтром очистки жидкой фазы. Сам фильтр находится в клапане.  Для подключения обогрева редуктора необходим рукав 16 мм. Мощность редуктора достигает  150-160 кВт (205-219 л.с.), вход газа под трубку 6мм и гайку с резьбой М10х1.

На все представленные редуктора действует гарантийный срок с момента приобретения 12 месяцев.

Комплект ГБО-4 STAG Q-NEXT PLUS характеристики:

Вид топлива

Пропан-бутан

Поколение ГБО

4-е

Инжекторная система в комплекте

Stag 4 Q-Next Plus

Разъёмы для бензиновых форсунок

Универсальные

Переключатель вида топлива

LED-400

Работа с двигателями

Стандарт, Турбо, Valvetronic

Газовый редуктор в комплекте

AC R-02, OMVL CPR, KME Silver, Tomasetto Alaska, Tomasetto Artic, Tomasetto Nordic

Датчик температуры редуктора в комплекте

Да

Фильтр паровой фазы

Filgaz пластик

Датчик давления, температуры газа и разряжения в коллекторе

Stag PS-04

Разъёмы под газовые форсунки

Valtek

Заправочное устройство в комплекте

На кронштейне

Газовые форсунки (на выбор)

Hana (одиночного монтажа или в планку с возможностью выбора цвета), Barracuda (одиночного монтажа или в планку) или Stag W-03

Количество цилиндров

4

Гарантия на электронику

60 месяцев на блок управления и 12 месяцев на прочую электронику

Гарантия на редуктор и форсунки

12 месяцев

Трубки (на выбор)

Термопластиковые со штуцерами или медные

Мультиклапан

Tomasetto cl.A

Программное обеспечение для системы

ACGasSynchro
