 » Комплект ГБО 4 поколения Stag QNext Plus (Редуктор на выбор, форсунки Valtek/OMVL/Tomasetto)

Комплект ГБО 4 поколения Stag QNext Plus (Редуктор на выбор, форсунки Valtek/OMVL/Tomasetto)

Нет в наличии
7415.23 грн
Смотреть характеристики этого товара
Смотреть характеристики этого товара
Смотреть характеристики этого товара
Смотреть характеристики этого товара

Укажите кол-во:

Код товара:03-3422
Голосов:0

Комплект газобаллонного оборудования 4-го поколения Stag 4 Q-Next Plus с баллоном – это полный комплект оборудования, которое необходимо при переоборудовании 4-х цилиндрового автомобиля на газ. Данный набор оборудования позволит переоборудовать автомобиль на альтернативный вид топлива пропан-бутан с сохранением динамических характеристик вашего автомобиля и при этом расход газа будет в приемлемых рамках. Все комплектующие имеют хорошее сочетание между собой, что способствует простоте монтажа и благоприятно влияет на работоспособность системы длительное время эксплуатации.

Инжекторная система

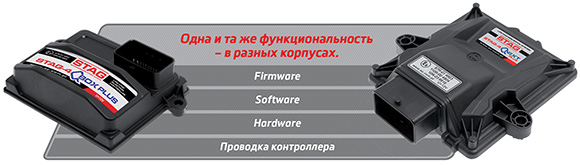

Инжекторная система в комплекте - Stag 4 Q-Next Plus. Она изготовлена на заводе в Польше компанией AC S.A. Блок управления – это та составляющая комплекта, которая отвечает за все происходящие процессы работы на газе и управлением впрыска топлива.

Система обладает отличными, стабильными показателями работы и имеет очень широкий ассортимент настроек и функций для настройки практически всех автомобилей, у которых традиционная система впрыска топлива. Весь набор инструментов способствует точной настройке автомобиля для работы на газе, вспомогательные системы способствуют сохранению динамики автомобиля и допустимого расхода топлива. Корпус блока управления имеет компактные размеры и изготовлен из высококачественных материалов. Это позволяет установить контроллер на автомобиле без особого труда.

Программное обеспечение и настройка блока управления не составят труда, программа интуитивно понятная. Для подключения к блоку понадобится интерфейс, который можно приобрести в нашем магазине. Схемы установки, программное обеспечение и инструкции находятся в рубрике «Файлы».

Особенности блока управления:

  1. Встроенный модуль OBD;
  2. Улучшенная система автоадаптации нового поколения ISA3;
  3. Мощный процессор на 32-бита;
  4. Работа с переключателями Stag LED-401 и LED-500;
  5. Распознавание и работа с режимами «открытая петля» и «замкнутая петля»;
  6. Сбор эталонной карты на бензине с большой точностью;
  7. Работа блока управления с EOBD/OBDII;
  8. Адаптация через OBD;
  9. Обслуживание интерфейса CAN/K-line согласно OBDII/EOBD;
  10. Добавка бензина и наложение топлив;
  11. Считывание параметров автомобиля через OBD, а также есть возможность сброса (в том числе и автоматически) зарегистрированных ошибок без необходимости подключения внешних устройств;
  12. Встроенный эмулятор уровня бензина FLE;
  13. Интегрирован эмулятор давления бензина FPE;
  14. Работоспособность блока сохраняется при температурном режиме от -40 до +125 °С.

Гарантийный срок на блок управления 5 лет, на прочие электронные компоненты 1 год. Гарантия действует с момента приобретения товара.

Комплект в себя включает следующие элементы:

  1. Система управления STAG 4 Q-Next Plus, в которую входит: датчик PS-04; переключатель вида топлива; электронный блок управления на 4 цилиндра; электропроводка к блоку управления и монтажный набор к электронике;
  2. Газовые форсунки с возможностью выбора: Tomasetto IT-01 Plus, OMVL REG или Valtek Type 30 (2Ом/3Ом);
  3. Штуцер распылитель газа в коллектор – 4 шт.;
  4. Штуцер калибровки для форсунок – 4 шт.;
  5. Датчик температуры в редуктор -  1 шт.;
  6. Фильтр паровой фракции Filgaz (вход и выход под рукав 12 мм) – 1 шт.;
  7. Баллон газовый на выбор: тороидальный на 42 литра, внутренний (600х200 мм) или цилиндрический на 50 литров (795-802х300 мм);
  8. Редуктор (испаритель) на выбор: Stag R-02, Tomasetto AT-09 Artic, KME Silver, Tomasetto AT-09 Alaska, OMVL CPR;
  9. Хомут 16х25 мм – 8 шт.;
  10. Хомут 12х20 мм – 6 шт.;
  11. Хомут пружинный 8 мм – 8 шт.;
  12. Рукав вакуумный 5 мм– 1 метр;
  13. Рукав обогрева 16 мм – 1 метр;
  14. Рукав газовый 5 мм – 1 метр;
  15. Рукав газовый 12 мм – 1 метр;
  16. Трубка от ВЗУ до мультиклапана 8 мм на выбор: термопластик со штуцерами или медная – 2 метра;
  17. Трубка от мультиклапана до клапана газа (редуктора) 6 мм на выбор: термопластик вместе со штуцерами или медная – 6 метров;
  18. Ленты крепления при выборе цилиндрического баллона;
  19. Коробка вентиляционная Tomasetto при выборе цилиндрического баллона;
  20. Тройники подключение обогрева редуктора (пластик) – 2 шт.;
  21. Мультиклапан класса А Tomasetto 200-30 или 300-30 (в зависимости от выбранного баллона).

Газовые форсунки на выбор:

  • Tomasetto IT-01 Plus – форсунки имеют 4 штуцера выхода газа с жиклёрами 1.5 мм и сопротивлением катушки 2 Ом;
  • OMVL REG (Valtek Type 32) – сопротивление катушек 3 Ом;
  • Valtek Type 30 – катушки с сопротивлением 2 Ом и штуцерами калибровки в комплекте 1.5 мм;
  • Valtek Type 30 – катушки с сопротивлением 3 Ом и штуцерами калибровки в комплекте 1.5 мм.

На форсунки, которые доступны к выбору, с момента приобретения действует гарантия на срок 1 год.

Редукторы (испарители) в комплекте:

  • Stag R-02 – газовый редуктор, который может обслужить мощность автомобиля до 136 л.с. С редуктором в комплекте: клапан газа с фильтром жидкой фазы, датчик температуры и монтажный набор. Вход газа в редуктор под трубку D6, выход газа под рукав 12 мм, а обогрев редуктора под рукав 16 мм;
  • Tomasetto Alaskaредуктор с интегрированным клапаном газа и фильтром грубой очистки в корпус редуктора. Рабочая мощность до 123 л.с. Подвод газа в редуктор под трубку 6 мм, штуцеры тосола под рукав 16 мм, а выходной штуцер газа под рукав 12 мм;
  • KME Silver произведён в Польше, из представленных редуктором является самым производительным. Также обслуживает мощность автомобиля 150-160 кВт. Вход и выход газа, как и у конкурентов, под трубку 6 мм и рукав 12 мм соответственно. Обогрев редуктора подключается с помощью рукавов 16 мм;
  • Tomasetto Articработает с мощностями автомобиля до 160 л.с., подключение подачи газа выполнено под трубку 8 мм. Вход и выход камеры обогрева редуктора выполнены в виде штуцеров из пластика под рукав 16 мм. Выход газа из редуктора выполнен под рукав 12 миллиметров;
  • OMVL CPR редуктор изготовлен в Италии, имеет компактную форму, встроенный электромагнитный клапан с фильтром очистки жидкой фазы. Работает с мощностями автомобилей до 190 лошадиных сил.  Подключение подачи газа под 6 мм с резьбой М10х1, а выводной штуцер под рукав 12 мм. Пластиковые штуцеры под 16-ти миллиметровый рукав способствуют подключению обогрева редуктора.

На все редукторы, которые представлены к выбору, действует гарантия 12 месяцев с момента приобретения.

Рукава (шланги) и трубки, которые входят в комплектацию:

  • Рукав для подключения обогрева редуктора 16 мм – 1 метр;
  • Рукав для подключения вакуума 5 мм – 1 метр;
  • Рукав низкого давления для газа 12 мм – 1 метр;
  • Рукав низкого давления для газа 5 мм – 1 метр;
  • Трубка из термопластика 6 мм (2 штуцера подключения) или медная 6 мм – 6 метров;
  • Трубка из термопластика 8 мм (2 штуцера подключения) или медная 8мм – 2 метра.

Все перечисленные рукава и трубки необходимы для переоборудования автомобилей на газ и длины рукавов достаточно для среднестатистического автомобиля. В случае необходимости рукавов более длинных, добавьте к заказу еще необходимую длину.

Баллоны для хранения газа пропан-бутан

К выбору доступны два вида баллонов:

  1. Тороидальный баллон для внутреннего монтажа на 42 литра. Форма баллона напоминает запасное колесо и устанавливается в нишу вместо запаски. Заправка баллона выполняется только на 80%, в комплект с данным баллоном входит мультиклапан класса А 200-30 производителя Tomasetto с заправочным устройством на кронштейне;
  2. Баллон в форме цилиндра на 50 литров имеет габариты 300 на 795-802 миллиметров. В комплекте с баллоном будет мультиклапан Tomasseto 300х30 класса А, ВЗУ на кронштейне и ленты крепления баллонов (2 ленты и крепление к ним).

Комплект STAG QNEXT параметры:

Поколение ГБО

4-е

Вид топлива

Сжиженный нефтяной газ (пропан-бутан)

Количество цилиндров

4

Для двигателей

Турбо, стандарт, Valvetronic

Электроника в наборе

Stag 4 Q-Next Plus

Разъемы газовых форсунок

Тип «Valtek»

Разъемы бензиновых форсунок

Универсальные

Выбор редуктора в комплекте

Stag R-02, Tomasetto Alaska, Tomasetto Artic, KME Silver, OMVL CPR.

МАП датчик в комплекте

PS-04 (разряжения, давления и температуры газа)

Трубка (на выбор)

Медная или термопластиковая со штуцерами

Переключатель вида топлива в комплекте

AC LED-400

Рукава в комплекте

По 1 метру

Датчик температуры редуктора в комплекте

Есть

Заправочное устройство

На кронштейне

Баллон в комплекте

Цилиндр 50 литров или тор на 42 литра

Встроен OBD адаптер

Да

Система автоадаптации

ISA3

Гарантия на форсунки и редуктор

12 месяцев

Гарантия на электронику

5 лет на блок управления (1 год на прочие электронные компоненты)

Хомуты в комплекте

Есть

Мультиклапан в комплекте

Tomasetto cl.A

Форсунки в комплекте (на выбор)

Valtek Type 30 (2 Ом), Valtek Type 30 (3 Ом), Tomasseto IT-01 Plus, OMVL REG (Valtek Type 32)

Фильтр тонкой очистки в комплекте

Filgaz

Тройники для подключения обогрева

2 шт.

Встроенные эмуляторы

FLE, FPE

Краткая инструкция по установке ГБО STAG
