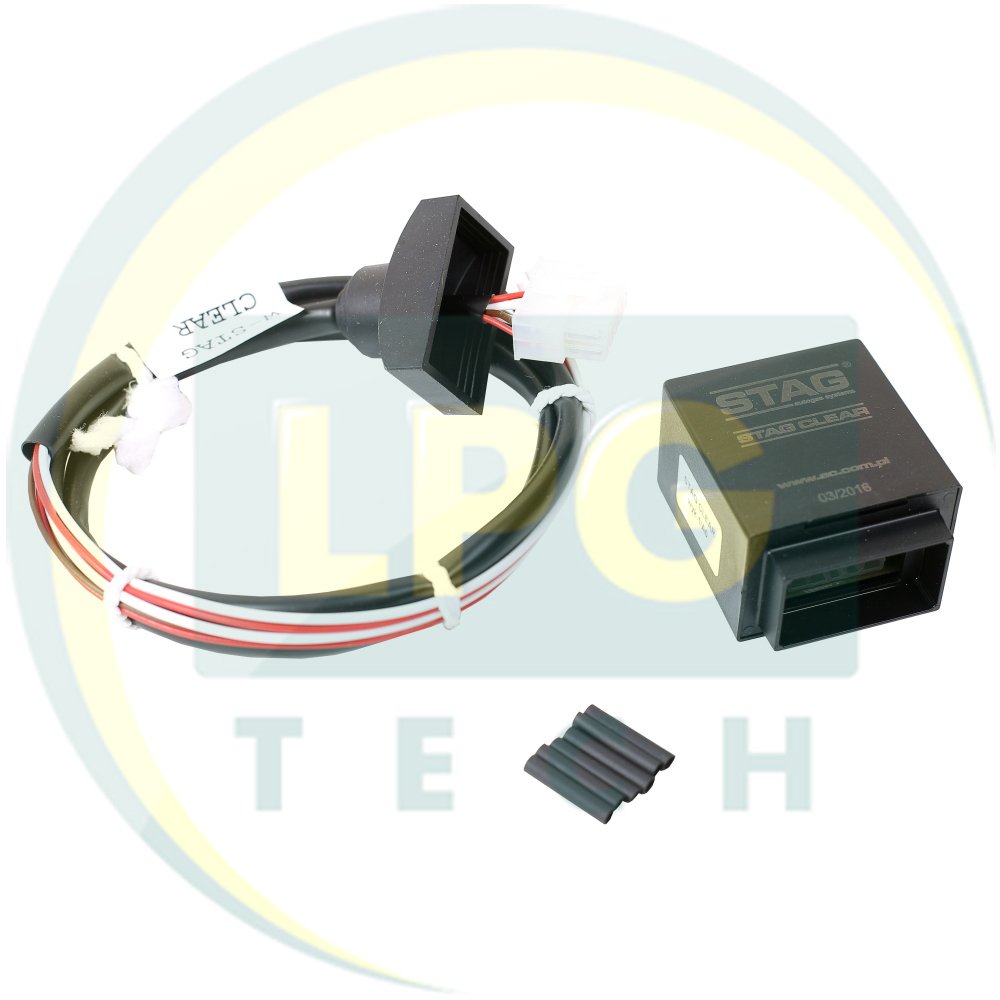

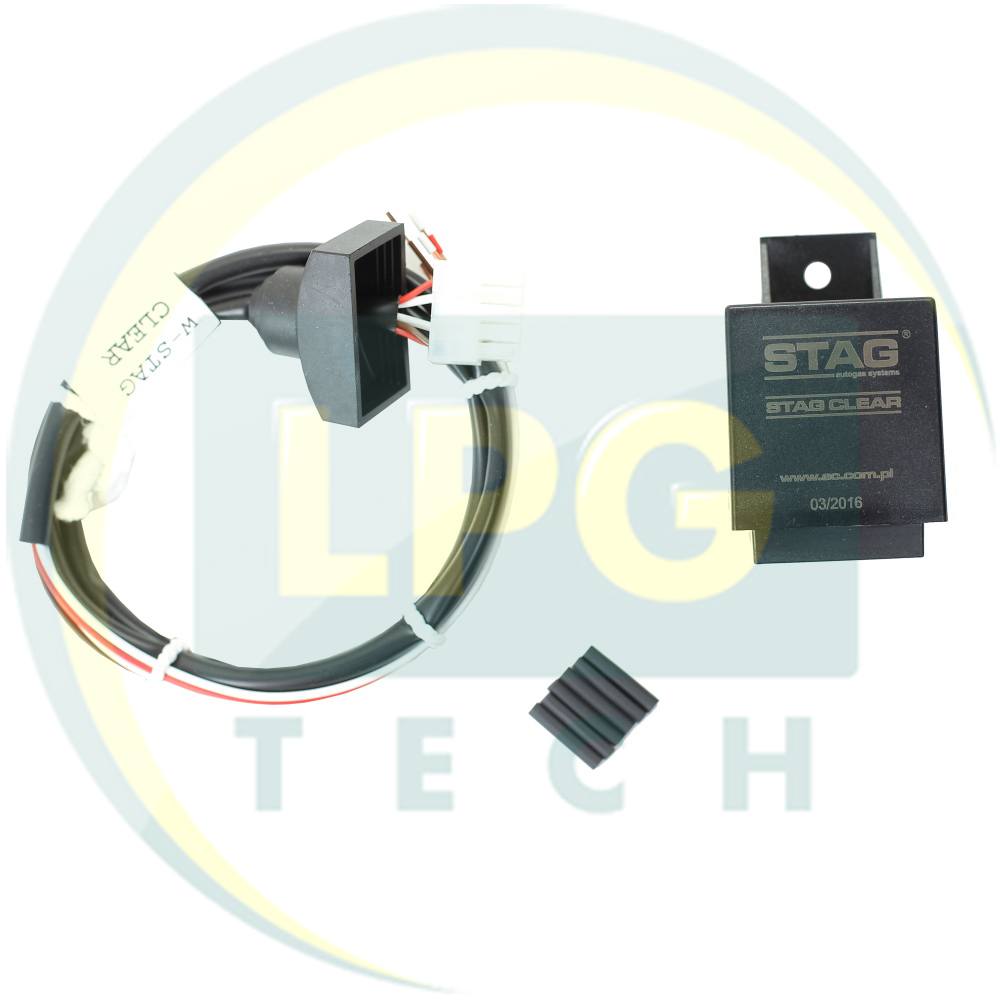

Эмулятор Stag CLEAR (WEG-71AH-)

Эмулятор STAG CLEAR в системах газобаллонного оборудования нужен как временная электронная цепь, которая необходима для осуществления задержки выключения компонентов и оборудования в автомобиле. В автомобиле, после подачи сигнала от замка зажигания происходит включение реле и замыкание контактов. После выключения замка зажигания, контакты находятся в замкнутом состоянии еще около 60 секунд, после чего только происходит их размыкание. Сигнал о включении реле указывается свечением зеленого светодиода, который расположен на плате рядом с разъемом. Свечение светодиодов становится видным после отгибания резиновой защиты возле разъема.

Эмулятор цепи Clear произведен в Польше (Белосток) компанией AC Spolka Akcyjna. Этот производитель является довольно популярным, так как производит недорогую и надежную автомобильную электронику, диагностическое оборудование и компоненты ГБО. Код по каталогу изготовителя – WEG-71AH-. Сфера применения – первое, второе, третье или четвёртое поколение газового оборудования на пропан-бутане (СНГ) и метане (СПГ).

Производитель не рекомендует превышать уровень коммутируемого тока. Если в комплекте оборудования, к которому подключен эмулятор CLEAR, нет предохранителя, то необходимо использовать предохранитель на 7,5 Ампер.

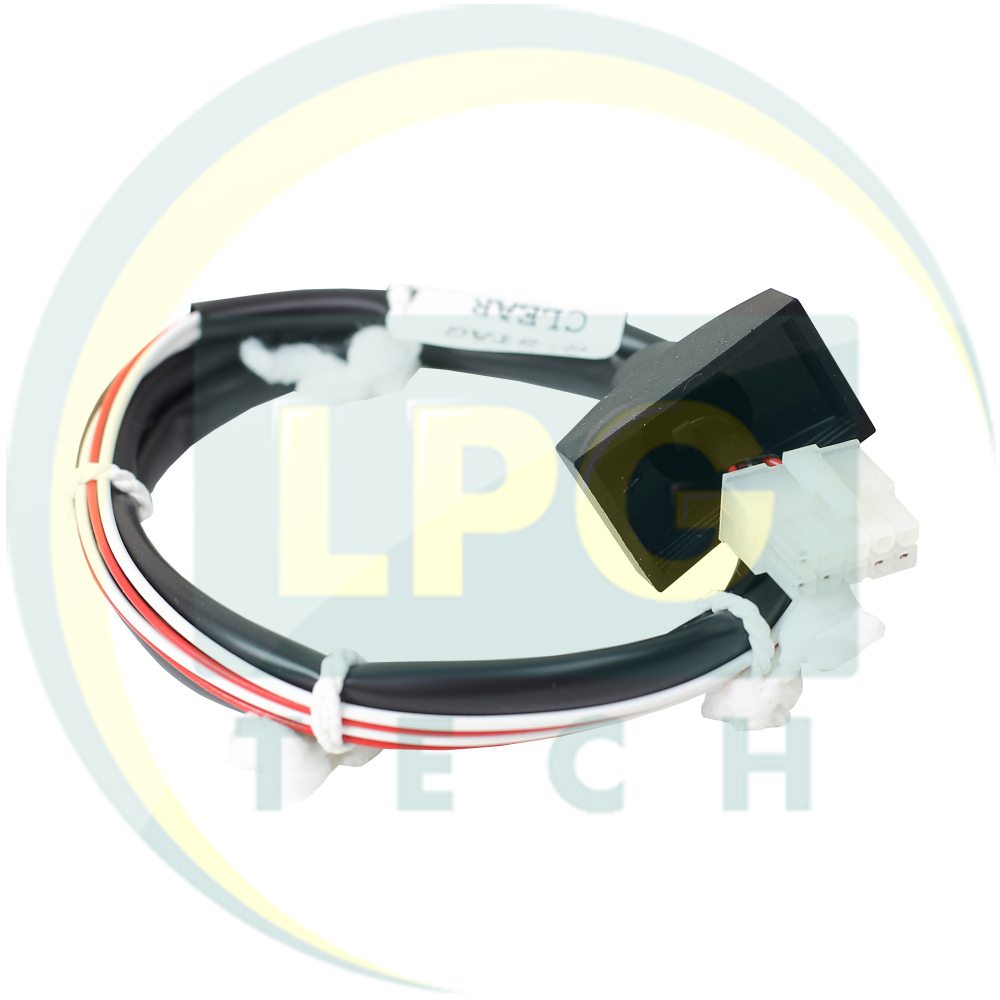

Красный провод подключают к аккумулятору для получения питания, а коричневый подключают к массе. Красно-черный провод подключают к замку зажигания, а белые к контактам реле. Схема подключения а также инструкция доступны в разделе «Файлы».

Эмулятор давления STAG Clear характеристики:
