Регистратор параметров работает по принципу черного ящика, устройство записывает рабочие параметры газового контроллера во время потребления газа. Подключается к проводке системы впрыска, в диагностический разъем. Предусмотрен для использования с блоками управления:
- STAG-200;
- STAG-300;
- STAG-300 Plus;
- STAG-300 Premium;
- STAG-4 и т.д.

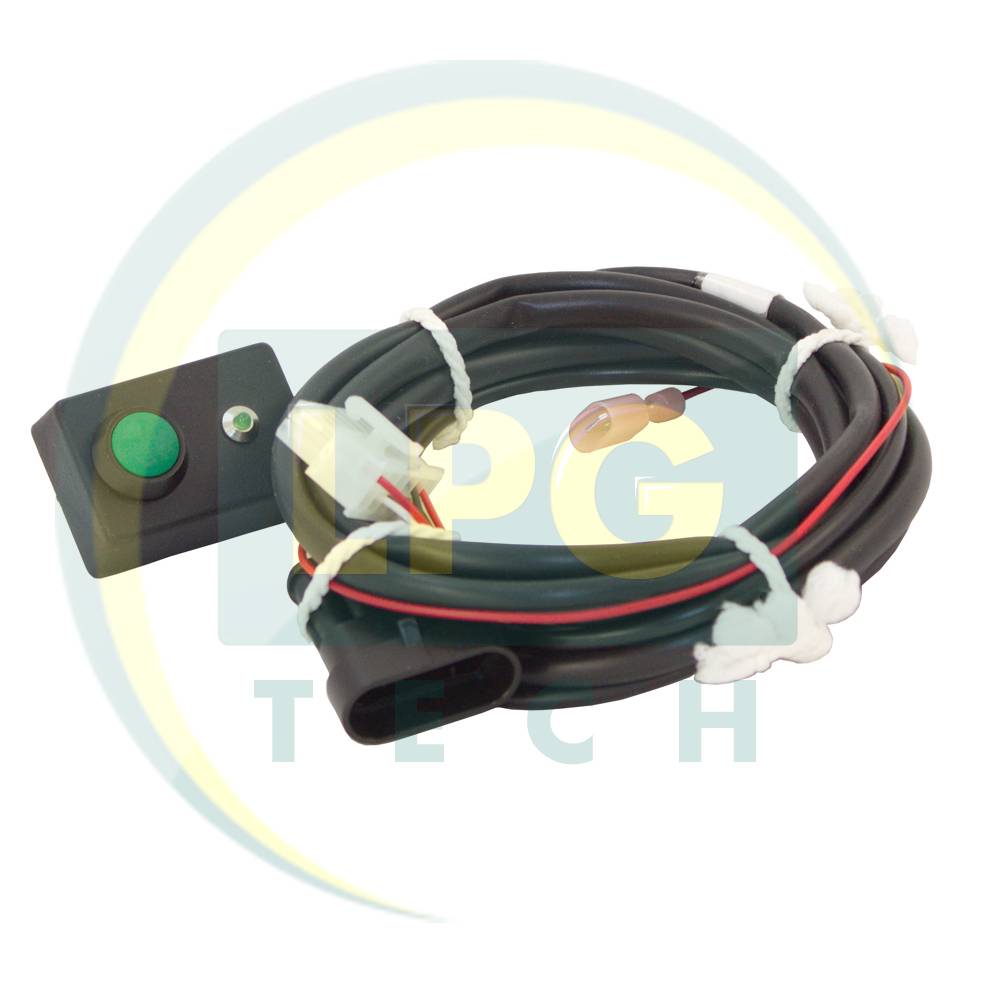

Контроллер циклично получает команды определять параметры, и передает эту информацию на регистратор. Создается дневник событий, в котором расписаны время и описание события. Кроме того, предусмотрена возможность регистрировать событие водителем вручную. Это происходит путём нажатия кнопки в салоне автомобиля при возникновении неисправности. При нажатии производится отправка команды записи события с обозначением даты, времени и момента нажатия кнопки. Данная кнопка позволит быстрее проанализировать информацию и найти неисправность гбо оборудования.
Рабочие параметры записываются на карте памяти в формате osc. и дальше считываются в программе AC Gas Synchro в закладке «регистратор». Для считывания необходимо отключить регистратор от разъема в проводке и с помощью кабеля USB подключить к компьютеру или ноутбуку. Компьютер определит устройство как внешний диск, файлы можно копировать для дальнейшего использования. Кроме того, самописец STAG можно использовать как устройство памяти Pen Drive. Карта памяти, которая помещена в регистраторе, обладает памятью 2 Gb (увеличить возможно максимум до 4 Gb). Оснащен двумя контрольными светодиодными лампочками – красного и зелёного цвета, которые расположены возле разъема. Они указывают на состояние работы:
|
Красный светодиод
|
Зеленый светодиод
|
Состояние работы
|
|
Быстрое мигание
|
Быстрое мигание
|
Происходит обновление ПО
|
|
Мигание
|
Погашена
|
Существуют проблемы с картой памяти (она повреждена, отсутствует или отсутствует контакт в гнезде карты)
|
|
Постоянное свечение
|
Погашена
|
Карта памяти переполнена
|
|
Постоянное свечение
|
Постоянное свечение
|
Карта памяти форматируется
|
|
Погашена
|
Быстрое мигание
|
Указывает на нажатие кнопки события вручную и запись в журнал событий
|
|
Погашена
|
Медленное мигание
|
Связь с контроллером отсутствует
|
|
Погашена
|
Постоянное свечение
|
Рабочий режим, осуществление регистрации параметров
|
Устройство произведено в Польше, именитым и популярным брендом AC Spolka Akcyjna. Сфера применения – системы 4-го поколения и выше на пропан-бутане (LPG) или метане (CNG). Срок гарантийного обслуживания составляет 12 месяцев с момента приобретения. Инструкция по обслуживанию и применению расположена в разделе «Файлы».
Комплектация включает:
- Блок регистратора;
- Карта памяти 2 Гб;
- Проводка для подключения к проводке системы впрыска;
- Проводка для подключения к компьютеру USB.
Схема подключения
