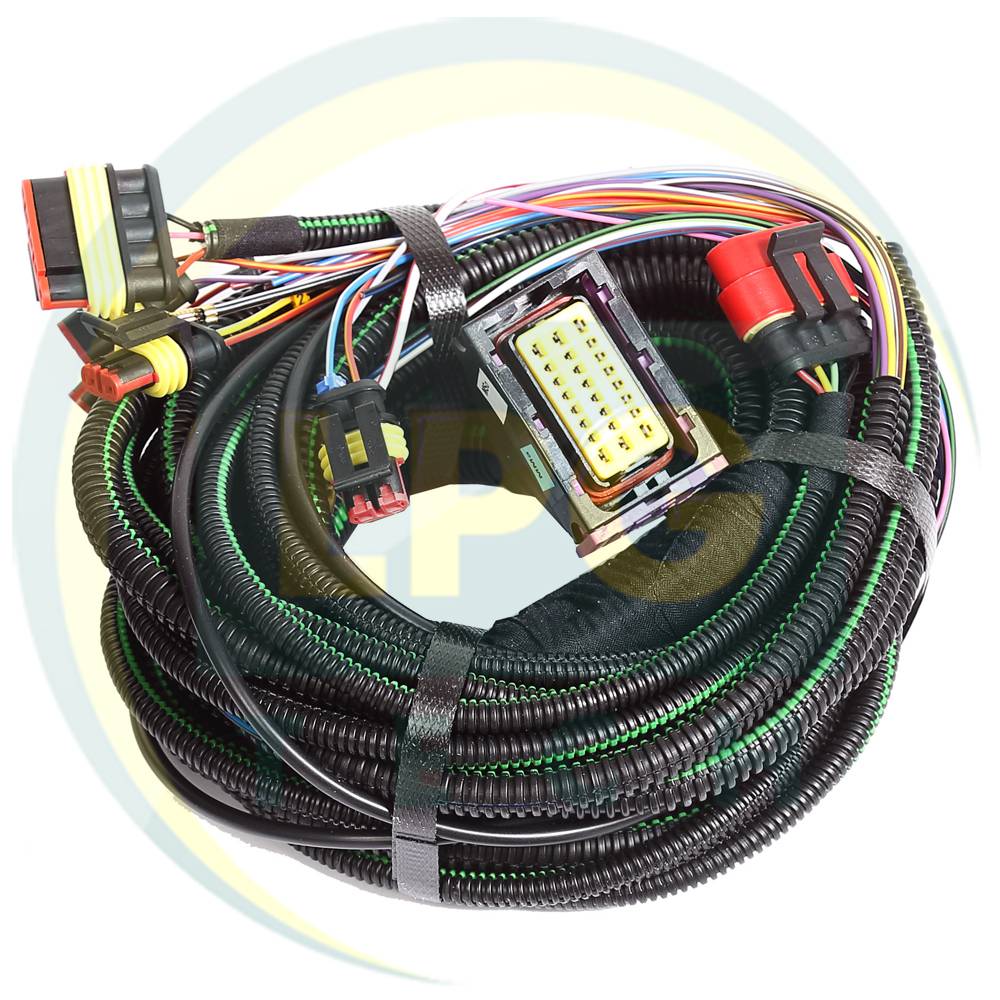

Проводка KME Nevo PRO 4 цилиндра

Проводка системы KME Nevo PRO – это жгут контактных проводов, для подключения с другими элементами системы.  Это необходимо для обеспечения связи и управления системой в целом.

Электрическая проводка – это неотъемлемая часть ГБО 4-го поколения, которая редко выходит из строя. Жгут проводки изолирован, дополнительной изоляцией является пластиковая гофра, однако не стоит осуществлять монтаж электропроводки рядом с элементами, которые сильно нагреваются и вдали от попадания влаги. Производителем является польская компания KME SP. Z o.o. Подходит для систем работающим на пропан-бутане или метане. При изготовлении электропроводки к системе Nevo PRO на 4 цилиндра используются высококачественные материалы, которые имеют хороший ресурс службы. Применяется для инжекторных 4-х цилиндровых автомобилей.

К блоку управления Nevo PRO на 4 цилиндра применяется 2 разъема. Один разъём основной (чёрного цвета) и дополнительный (серого цвета).

Разъём чёрного цвета имеет такие контакты и подключение к таким узлам:

• Контакты питания с предохранителем и массы от аккумулятора;
• Питание от замка зажигания;
• Контакт подключения сигнала оборотов двигателя;
• Разъем к переключателю вида топлива со встроенным зуммером;
• Герметичный разъем к датчику давления, разряжения и температуры газа;
• Контакты подключения датчика температуры газового редуктора;
• Герметичный разъем для подключения диагностического устройства;
• Контакты для подключения к бензиновым форсункам;
• Контакты подключение электромагнитных клапанов и датчика уровня газа;
• Контакты к газовым форсункам с герметическими разъемами (4 шт.).

Разъем серого цвета имеет такие контакты и подключения к таким узлам:

• Контакты подключения к разъёму OBD автомобиля;
• Контакты аналоговых входных и выходных каналов для работы с вспомогательными устройствами.

Проводка ГБО KME Nevo PRO характеристики:
