    Мультиклапан гбо: устройство, монтаж, применение, характеристики

    Мультиклапан гбо: устройство, монтаж, применение, характеристики

    Мультиклапан Tomasetto уже давно известен в Украине. Отличается высоким качеством и демократичной ценой. Постараемся в этой статье рассказать Вам всё о данном устройстве.

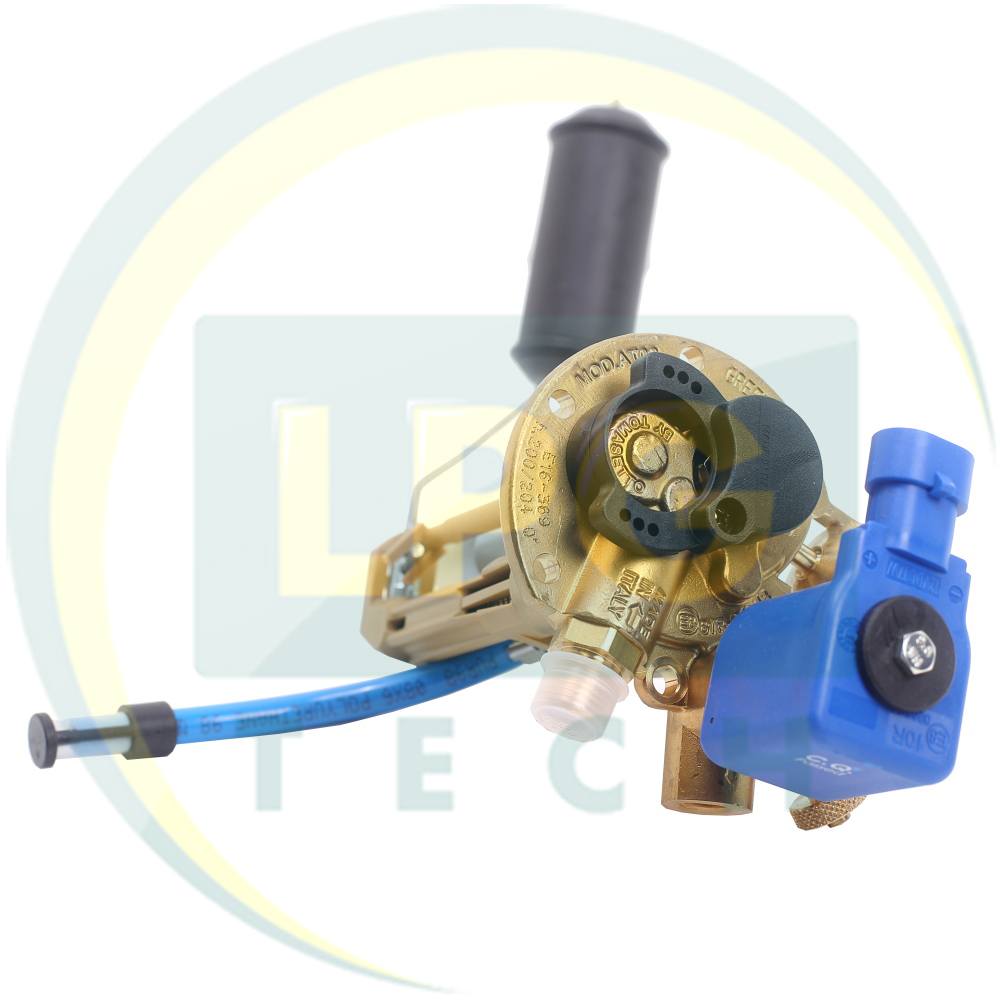

    Мультиклапан Tomasetto является одним из компонентов систем ГБО и разработан в соответствии с Европейскими нормами качества. Tomasetto модель AT02 - это многофункциональное устройство для установки на автомобильных баллонах для сжиженного газа. Оснащен следующими аксессуарами:

    • 80% ограничитель;
    • Индикатор уровня;
    • Предохранительный клапан;
    • Устройства для сброса давления;
    • Запорный клапан (катушка);
    • Ограничительный клапан;
    • Обратный клапан;
    • Ручной кран.

    1. 80% ограничитель;

    80% ограничитель заполнения является защитным устройством с целью закрыть заправочный клапан, когда 80% бака заполнено.

    2. Электронный Индикатор уровня;

    Выбирается в соответствии с системой, которую устанавливают.

    3. Предохранительный клапан;

    Защитное устройство, которое ограничивает максимальное давление до 2,7 ±0,1 МПа. Клапан с пружиной и способен сбрасывать газ в случае избыточного давления.

    4. Устройство для сброса давления;

    Является защитным устройством. В случае пожара или резкого повышения температуры предохранитель плавится и открывает отверстие для быстрого освобождения газа. Предотвращает таким образом риск взрыва.

    5. Запорный клапан или катушка;

    Этот клапан позволяет перекрывать поток газа из мультиклапана.

    6. Ограничительный электрический клапан (катушка);

    Расположена катушка на выводе цепи. Блокирует подачу газа в случае обрыва магистрального трубопровода.

    7. Обратный клапан на входе;

    Устройство оснащено двойной системой безопасности. Первый клапан встроен в 80% ограничитель., а второй встраивают во входной патрубок. Служат для предотвращения обратного потока газа из баллона.

    8. Ручной клапан;

    Расположен на выходе. Поддерживает электромагнитный клапан.

    Инструкция по установке мультиклапана

    • Модель мультиклапана подбирается в зависимости от размера газового баллона. Размеры баллона указаны на бирке. Размер мультиклапана отмечен на корпусе как показано на рисунке;
    • Пропановый баллон должен устанавливаться только в горизонтальном положении. Угловая погрешность не должна превышать 2 градуса. В тороидальных баллонах наклон измеряется при помощи гониометра;
    • Горловина баллона должна быть чистой, гладкой и ровной. Вся краска с неё удаляется, для создания ровной плоскости. Не допускаются вмятины, царапины, так как они влияют на герметичность баллона. Внутренность баллонов должна быть очищенной от остатков сварки и шлифовки, а также любых следов воды;
    • Также удаляется краска и заусеницы с резьбовых отверстий баллона;
    • Далее необходимо проверить целостность мультиклапана. Исключаются его повреждения;
    • Здесь показано как правильно проверять вращение мультиклапана;

    Установка мультиклапана на цилиндрический баллон

    • На такие баллоны устанавливают мультиклапан вместе с вентиляционной коробкой;
    • Размещаем уплотнительное кольцо на горловину баллона;
    • Далее размещаем вентиляционную коробку;
    • Вставляем мультиклапан в горловину газового автомобильного баллона;
    • Закручиваем 6 винтов. Крутящий момент 3,5 Нм ±0,5 Нм;
    • Не допускайте повреждения катушки во время установки;
    • Не снимать во время установки;
    • Последовательность закручивания винтов;
    • Для правильного функционирования 80% ограничителя необходимо установить баллон под правильным углом.

    Установка мультиклапана на внутренний тороидальный баллон

    • Правильная установка мультиклапана на наружный и внутренний баллоны под запаску показаны на следующих картинках;
    • На рисунках показан процесс установки мультиклапана в баллон;
    • Для того чтобы избежать повреждений трубки забора газа и гарантировать корректную работу 80% ограничителя, не выгибайте трубку так как показано на рисунках;
    • Закручиваем 6 винтов. Крутящий момент 3,5 Нм ±0,5 Нм;
    • Не допускайте повреждения катушки во время установки;
    • Не снимать во время установки;
    • Последовательность закручивания винтов;
    • Для правильного функционирования 80% ограничителя необходимо установить баллон под правильным углом.

    Установка мультиклапана на наружный тороидальный баллон

    • Установка мультиклапана Tomasetto на наружный тороидальный баллон осуществляется с дополнительной защитой (протектором). Он позволяет предотвращать повреждения на корпусе мультиклапана;
    • Надеваем на горловину резиновую прокладку и вставляем мультиклапан;
    • Для того, чтобы избежать повреждения трубки забора газа, не монтируйте мультиклапан так, как показано на рисунке;
    • Закручиваем 6 винтов. Крутящий момент 3,5 Нм ±0,5 Нм;
    • Не допускайте повреждения катушки во время установки;
    • Не снимать во время установки;
    • Последовательность закручивания винтов;
    • Для правильного функционирования 80% ограничителя необходимо установить баллон под правильным углом.

    Установка фитингов на магистральном трубопроводе

    • Установка гайки и ниппеля на медной трубке;
    • Подключаем трубку с гайкой и ниппелем к выходному патрубку мультиклапана;
    • Крутящий момент 2,5 Нм ±0,5 Нм. После присоединения трубки проверьте деформацию ниппеля. Правильная и неправильная деформация ниппеля показаны ниже;
    • Установка гайки и ниппеля на медной трубке;
    • Подключаем трубку с гайкой и ниппелем к входному патрубку мультиклапана;
    • Прикручиваем трубку с фитингами к мультиклапану при помощи 2 ключей;
    • Крутящий момент 2,5 Нм ±0,5 Нм. После присоединения трубки проверьте деформацию ниппеля.

    Проверка правильности установки мультиклапана

    • Убедитесь, что баллон установлен под правильным углом. Ошибка в отношении оси баллона к горизонтальной плоскости не должна превышать 2 градуса. В противном случае может неправильно работать система 80% ограничения;
    • Для установки сенсорного датчика используют специальные отверстия;
    • Монтаж датчика уровня по часовой и против часовой стрелки.

    После всех этих процедуры следует произвести заключительную проверку. Проверить присутствует ли утечка из мультиклапана и работу запорных клапанов.

    Выносное заправочное устройство

    • ВЗУ – устройство, с помощью которого производится заполнение газового баллона. Оснащено заправочное устройство обратным клапаном, который не позволяет газу выходить обратно из баллона;
    • Производитель рекомендует устанавливать ВЗУ в местах, удобных для заправки, свободных от мусора и воды. Крепить при помощи скоб;
    • Крепите устройство надежно, чтобы избежать вращения;

    Внимание! Во время установки избегайте сильного сгибания трубки. Это снижает радиус сечения и уменьшает производительность.
