Электроника LPGTECH TECH-326 OBD

LPGTECH 326 с OBD разработана специально для установки четвёртого поколения ГБО на 6-ти и 12-ти (при установке необходимо соединить две системы впрыска) цилиндровые автомобили. Осуществляет функции контроля и управления всей системой газобаллонного оборудования.

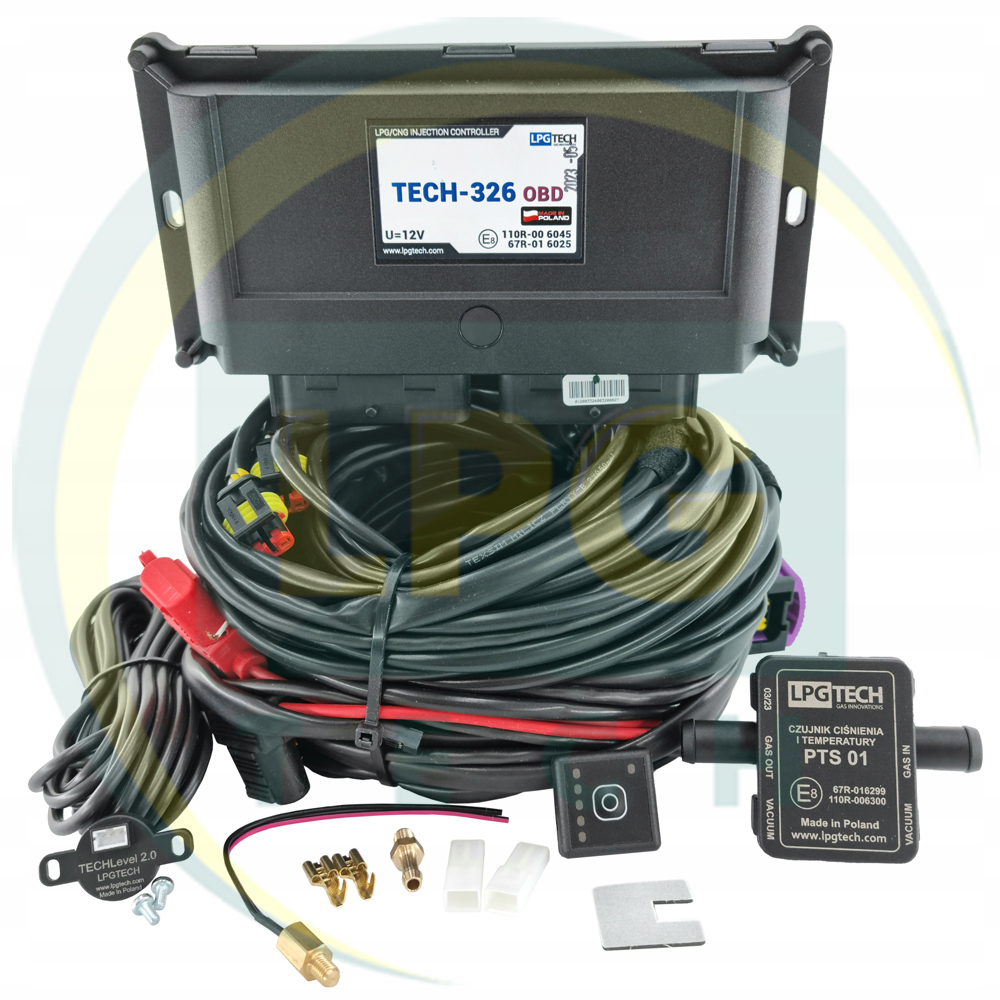

Что включает комплектация:

1. Контроллер газовый 6-ти канальный со встроенным модулем OBD;
2. Датчик LPGTECH PTS 01. Он производит измерение разрежения, давления газа и температуры газа в паровой фазе (на форсунках);
3. Проводка на 6 цилиндров на блок управления, газовые и бензиновые форсунки и разъемом для диагностики;
4. Переключатель вида топлива с наличием шкалы индикации;
5. Датчик уровня газа;
6. Штуцер-распылитель в коллектор;
7. Комплектующие для подключения проводки.

Для настройки системы потребуется специальный диагностический модуль – интерфейс. С его помощью происходит соединение контроллера с компьютером. Настройка производится конфигурационной программой, которых производитель предусмотрел три в зависимости от операционной системы: GasSettings (Windows), GasDroid (Android), MyGas (Mac OS). Разработчик предусмотрел, что для настройки потребуется не только ноутбук или компьютер, но и смартфон или планшет.  Для распознавания интерфейса необходимо также установить специальный драйвер. Конфигурационные программы, драйвера, инструкции, схемы подключения и прочий рекламный материал доступны бесплатно.

Особенности программного обеспечения:

• Работает с протоколами: ISO 14230 slow, ISO 14230 fast, ISO 9141, CAN (11/250, 11/500, 29/250, 29/500);
• Программа позволяет совмещать электронику со многими популярными на рынке газовыми форсунками;
• Среди автоматических опций можно отметить: автоматическая диагностика неисправностей при установке и возможность устранения некоторых из них, автоматическая калибровка, автоматическая адаптация, автоматическое удаление ошибок;
• Контроллер имеет защиту от перегрузок и короткого замыкания;
• Модуль OBD-ll и EOBD для считывания дополнительных диагностических данных и осуществления настроек;
• Новый режим настройки – TECH. Он поддерживает алгоритмы для поддержки автоматических функций;
• Совместимость с автомобильными двигателями Wankle & Valvetronic.

Система впрыска TECH-326 OBD имеет такие особенности подключения:

• Размеры блока 190 мм х 125 мм х 30 мм. Он произведен из алюминия, разъем под жгут проводов – 56 контактов;
• Датчик определения уровня TECHLevel 2.0 работает на эффекте Холла;
• Датчик LPGTECH PTS01 является комбинированным и кроме измерения давления газа и вакуума производит замеры температуры газа на рампе или рампах форсунок;
• Датчик температуры редуктора в комплектацию не входит;
• Фильтр паровой фазы в комплектацию не входит;
• Переключатель оснащен 6-ти контактным разъемом для подключения проводки;
• Проводка не имеет фишек на бензиновые форсунки. Это принято считать разъемами универсального типа;
• На газовые форсунки в проводке расположено шесть фишек type Valtek.

TECH-326 OBD производит польская компания LPGTECH SP.Z.o.o. Область применения охватывает системы 4-го поколения на пропан-бутане и метане. Гарантия на контроллер составляет 3 года, а на прочие комплектующие – 1 год.
